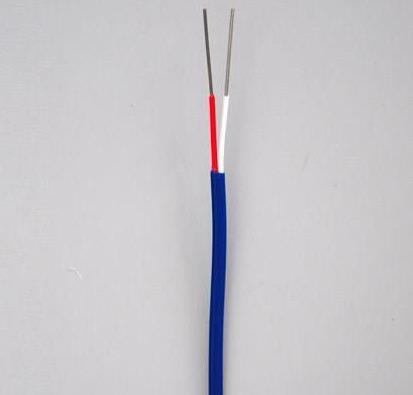

- 商品名称：高温补偿导线电缆
- 添加时间：2021-11-28 16:12:27
- 推荐度：
高温补偿导线电缆特点：
①特性稳定，电绝缘性能好，使用寿命长。
②柔软，弯曲性能好，使用方便。
高温补偿导线的引线主要有三种方式
二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合
三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的较常用的引线电阻。
四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测。
热电阻采用三线制接法。采用三线制是为了消除连接导线电阻引起的测量误差。这是因为测量热电阻的电路一般是不平衡电桥。热电阻作为电桥的一个桥臂电 阻，其连接导线（从热电阻到中控室）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。采用三线制，将导线一根接到电桥的电 源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，这样消除了导线线路电阻带来的测量误差。工业上一般都采用三线制接法。热电偶产生的是毫伏信 号，不存在这个问题。
高温补偿导线适用于分度号为S、E、K、N、E、J和T型热电偶配用的补偿导线。
高温补偿导线产品名称、型号如表所示
| 产品名称 | 补偿导线型号 | 所配用热电偶名称 | 所配用热电偶分度号 |
| 铜-铜镍0.6补偿导线 | SC RC | 铂铑10-铂热电偶 铂铑13-铂热电偶 | S R |
| 铁-铜镍22补偿导线 | KCA | 镍铬-镍硅热电偶 | K |
| 铜-康铜补偿导线 | KCB | ||
| 镍铬10-镍硅3延长型导线 | KX | ||
| 铁-铜镍22补偿导线 | NC | 镍铬-镍硅热电偶 | N |
| 镍铬14硅-镍硅延长型导线 | NX | ||
| 镍铬10-铜硅45延长型导线 | EX | 镍铬-铜镍热电偶 | E |
| 铁-铜镍45延长型导线 | JX | 铁-铜镍热电偶 | J |
| 铜-铜镍45延长型导线 | TX | 铜-康铜热电偶 | T |
电缆的型号规格及外径参考如表
| 型号 | 线芯材料 | 线芯型式 | 标称截面mm2 | 导体结构根/直径mm | 成品电缆外径参考 |
| KCHFF KCAHFF KXHFF NCHFF NXHFF EXHFF JXHFF TXHFF | 补偿导线合金丝 | 单股线芯 | 0.2 0.5 1.0 1.5 2.5 | 1/0.52 1/0.8 1/1.13 1/1.37 1/1.76 | 1.6×2.4 2.1×3.2 2.1×3.2 2.7×4.7 3.5×5.9 |
| 多股线芯 | 0.2 0.5 1.0 1.5 | 7/0.2 7/0.3 7/0.43 7/0.52 | 1.7×2.6 2.2×3.4 2.9×4.6 3.1×5.2 |
技术条件
1、当周围空气温度为15～35℃，相对温度不超过80%时，补偿导线成品的线芯间和线芯与屏蔽层间的绝缘电阻每10米不小于5MΩ；
2、成品补偿导线经受交流50Hz、500V电压试验1分钟不击穿；
3、热电势允差如表
| 型号 | 热电动势μV | 200℃时 |
| 热电动势 | 允差 | |
| SC或RC KCA或KCB KX NC NX EX JX TX | 1440 8137 8137 5912 5912 13419 10777 9285 | ±60 |
