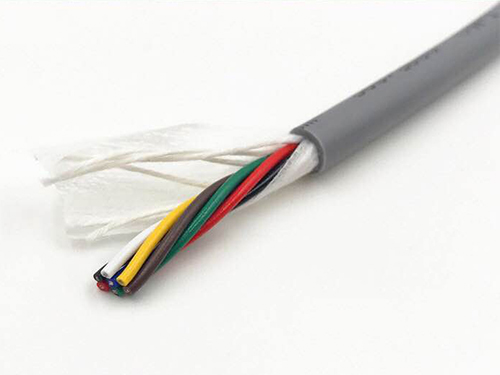

- 商品名称：TRVV特种PVC护套拖链控制电缆
- 添加时间：2021-11-29 12:33:52
- 推荐度：
介绍：
应用范围
这种电缆专为需要高度弯折弯曲连续运动应用场合而设计并广泛用于：拖链系统、机器人和移动驱动系统等。特殊PVC护套材料耐磨、防水解、平衡菌落、阻燃等特性,采用特殊PVC护套材料，可以有效的降低电缆使用成本，经济实用
技术要求
1、电缆允许弯曲半径：（固定敷设）电缆外径的5倍
（移动安装）当行程＜10米时，弯曲半径为：6.8×D
当行程≥10米时，弯曲半径为：7.5×D
2、额定电压为450/750V
3、电缆长期工作温度：-20 ~ 70℃
4、较大移动速度:
架空速度：4m/s
滑行速度：3m/s
加速度：30m/s
5、弯曲寿命：50次/分钟，＞600万次
产品结构
1、导体：采用特细多股柔性无氧铜丝，符合GB/T3956-2008标准中6类导体
2、绝缘：特种高度度PVC绝缘
3、颜色: 黑色线芯或数字标示，（如需黄绿接地线请说明）
4、加强件：特种抗拉加强芯
5、外护套：特种低粘性、耐油、耐磨PVC护套，外护套常规颜色：黑色
产品名称
| 型号 | 名称 |
| TRVV | 特种PVC护套拖链控制电缆 |
型号规格
| 型号 | 额定电压 | 芯数 | 截面 |
| TRVV | 450/750V | 2~61 | 0.75~2.5mm2 |
技术参数
| 型号 | 规格 mm2 | 较大外径 mm | 近似重量 Kg/km | 电缆承受较大拉力 N |
| TRVV | 4×0.75 | 7.1 | 78 | 56 |
| TRVV | 6×0.75 | 9.3 | 102 | 81 |
| TRVV | 8×0.75 | 9.9 | 109 | 101 |
| TRVV | 12×0.75 | 12.6 | 139 | 148 |
| TRVV | 18×0.75 | 14.8 | 163 | 207 |
| TRVV | 20×0.75 | 15.4 | 169 | 230 |
| TRVV | 25×0.75 | 16.4 | 180 | 282 |
| TRVV | 4×1 | 7.5 | 82 | 66 |
| TRVV | 6×1 | 9.9 | 108 | 97 |
| TRVV | 8×1 | 10.6 | 116 | 121 |
| TRVV | 12×1 | 13.5 | 149 | 178 |
| TRVV | 18×1 | 15.9 | 175 | 252 |
| TRVV | 20×1 | 16.5 | 181 | 280 |
| TRVV | 25×1 | 17.5 | 193 | 342 |
| TRVV | 4×1.5 | 8.2 | 90 | 87 |
| TRVV | 6×1.5 | 10.9 | 120 | 129 |
| TRVV | 8×1.5 | 11.8 | 129 | 162 |
| TRVV | 12×1.5 | 15.1 | 166 | 240 |
| TRVV | 18×1.5 | 18.2 | 200 | 354 |
| TRVV | 20×1.5 | 19.0 | 209 | 398 |
| TRVV | 25×1.5 | 20.4 | 225 | 494 |
| TRVV | 4×2.5 | 9.6 | 106 | 128 |
| TRVV | 6×2.5 | 13.1 | 144 | 190 |
| TRVV | 8×2.5 | 14.1 | 155 | 242 |
| TRVV | 12×2.5 | 18.2 | 200 | 358 |
| TRVV | 18×2.5 | 22.6 | 253 | 552 |
| TRVV | 20×2.5 | 23.4 | 257 | 610 |
| TRVV | 25×2.5 | 24.8 | 273 | 746 |
