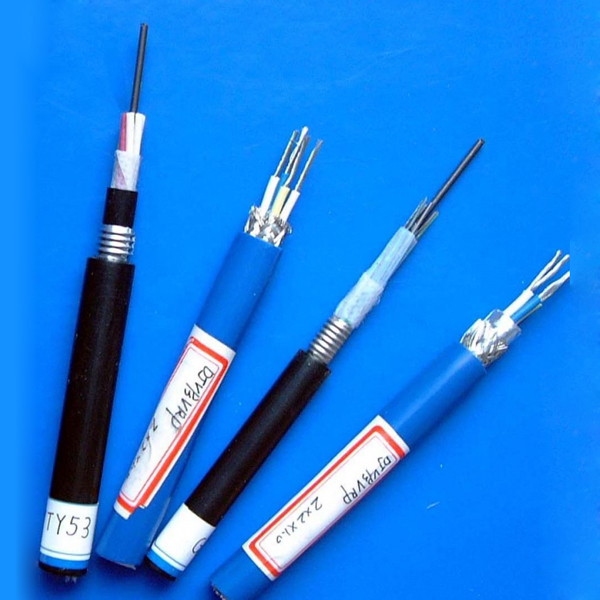

- 商品名称：本安用DCS电缆本质安全电路计算机屏蔽电缆
- 添加时间：2022-06-16 11:45:39
- 推荐度：
介绍：
基本型号及名称
1.聚乙烯绝缘聚氯乙烯护套本质安全电路计算机屏蔽电缆（包括本安用DCS电缆）
| IA-DJYPVP | 聚乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套本安用计算机屏蔽电缆 |
| IA-DJYP2VP2 | 聚乙烯绝缘铜塑复合带绕包分屏铜带总屏聚氯乙烯护套本安用计算机屏蔽电缆 |
| IA-DJYP3VP3 | 聚乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套计算机屏蔽电缆 |
| 阻燃计算机电缆在型号前加ZR，铠装电缆型号后加22，屏蔽可采用镀锡铜丝，基本型号略 | |
2.交联聚乙烯绝缘聚氯乙烯护套计算机用屏蔽电缆（包括DCS电缆）
| IA-DJYJPVP | 交联聚乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套本安用计算机屏蔽电缆 |
| IA-DJYJP2VP2 | 交联聚乙烯绝缘铜带绕包分屏总屏聚氯乙烯护套本安用计算机屏蔽电缆 |
| IA-DJYJP3VP3 | 交联聚乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套本安用计算机屏蔽电缆 |
| 阻燃计算机电缆在型号前加ZR，铠装电缆型号后加22，屏蔽可采用镀锡铜丝，基本型号略 | |
3.低烟无卤阻燃聚烯烃绝缘和护套计算机用屏蔽电缆（包括DCS电缆）
| IA-DJYDPYDP | 低烟无卤阻燃聚烯烃绝缘和护套铜丝编织分屏总屏本安用计算机屏蔽电缆 |
| IA-DJYDP2YDP2 | 低烟无卤阻燃聚烯烃绝缘和护套铜带绕包分屏总屏本安用计算机屏蔽电缆 |
| IA-DJYDP3YDP3 | 低烟无卤阻燃聚烯烃绝缘和护套铝塑复合带绕包分屏总屏本安用计算机屏蔽电缆 |
| 阻燃计算机电缆在型号前加ZR，铠装电缆型号后加22，屏蔽可采用镀锡铜丝，基本型号略 | |
4.氟塑料绝缘本安用耐高温防腐计算机电缆
| IA-DJF46PVP | F46绝缘聚氯乙烯护套铜丝编织分屏加总屏本安用耐高温防腐计算机电缆 |
| IA-DJF46PVRP | F46绝缘聚氯乙烯护套铜丝编织分屏加总屏本安用耐高温防腐计算机软电缆 |
| IA-DJF46GPG | F46绝缘硅橡胶护套铜丝编织分屏加总屏本安用耐高温防腐计算机电缆 |
| IA-DJF46GPGR | F46绝缘硅橡胶护套铜丝编织分屏加总屏本安用耐高温防腐计算机软电缆 |
| IA-DJF4F46P-2 | F46绝缘和护套铜带分屏加总屏本安用耐高温防腐计算机电缆 |
| IA-DJF4F46P2-2 | F46绝缘和护套铜带分屏加总屏本安用耐高温防腐计算机电缆 |
| 阻燃计算机电缆在型号前加ZR，铠装电缆型号后加22，基本型号同上。 | |
代号名称和含义 表2
| 项目 | 代号 | 说明 |
| 阻燃特性 | ZR | 分A、B、C级阻燃 |
| 系列代号 | IA-DJ | 本安用计算机电缆（包括DCS电缆） |
| 绝缘材料 | Y | 聚乙烯 |
| YJ | 交联聚乙烯 | |
| YD | 低烟无卤阻燃聚烯烃 | |
| F（F46） | 聚全氟乙丙烯 | |
| 护套材料 | YD | 低烟无卤阻燃聚烯烃 |
| V | 聚氯乙烯 | |
| G | 硅橡胶 | |
| 屏蔽材料 | P | 铜丝编织屏蔽 |
| P1 | 镀锡铜丝屏蔽 | |
| P2 | 铜带绕包屏蔽 | |
| P3 | 铝塑绕包屏蔽 | |
| 铠装材料 | 22 | 钢带铠装聚氯乙烯护套 |
| 32 | 钢丝铠装聚氯乙烯护套 | |
| 导体结构 | A | 单股导体 |
| B | 7股绞合导体 | |
| R | 多股绞合导体 | |
| 规格 | 对数1-37 | |
| 每对芯数2-3 | ||
| 导体线芯截面0.5-2.5 |
主要技术指标
| 性能项目 | 单位 | 指标 | ||||
| 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | ||
| 工作电容（1KZ） | PF/M | ≤60 | ≤70 | ≤80 | ≤90 | |
| 电容不平衡 | PF/M | ≤1 | ||||
| 分布电感 | μh/m | ≤0.6 | ||||
| 电感电阻比 | μh/Ω | ≤15 | ≤25 | ≤35 | ≤50 | |
| 电磁干扰感应电压（干扰磁场400A/M） | MV | ≤5 | ||||
| 静电感应电压（静电电压20KV） | V | ≤1 | ||||
| 辐射场透入强度（干扰场200Mz,120db） | db | ≤66 | ||||
| 20℃绝缘电阻 | MΩ.KM | ≥5000（氟塑料绝缘不低于500） | ||||
| 试验电压 | V | 2000v 1min | ||||
| 阻燃耐火性能试验 | 符合GB12666-90要求 | |||||
