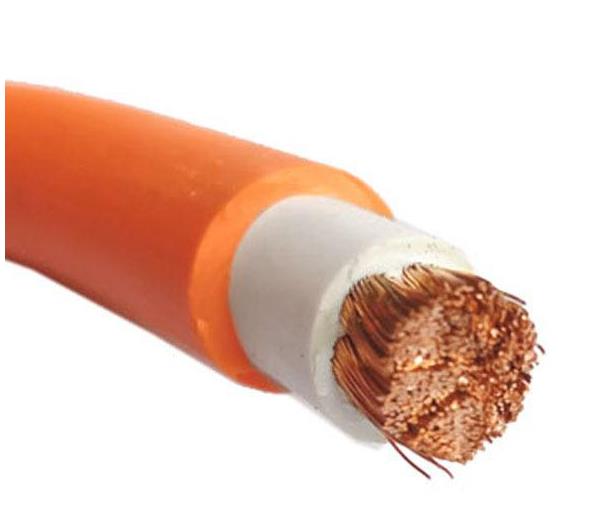

- 商品名称：YH YHF阻燃电缆
- 添加时间：2021-12-01 20:36:48
- 推荐度：
介绍：
一、适用范围及用途
1、使用范围：适用于额定电压为220V电缆。
2、用途：用作电焊机第二次侧接线及连接电焊钳的软电缆。
二、产品使用条件
1、电缆导体的长期允许工作温度为65℃。
2、电缆的zui小弯曲半径为电缆直径的6倍。
三、电缆的使用及其注意事项
1、在安装电缆前首先检查产品是否跟设备所配备的型号规格相一致，是否能满足生产的正常需要，安装时须注意将绝缘层表面的层处理干净。
2、用电缆时，机电工应严格按规定进行操作和安装，在运行过程中时刻对电缆的运行情况进行检测，并将检查的结果予以记录，防止电缆在运行中受到外力的损伤或其他原因造成的电缆短路、断路。
3、停机以后，对电缆进行检查，发现问题及时处理。
四、电缆型号
| 型号:245IEC81(YH)、 245IEC82(YHF) 执行标准:GB5013.6-1997 | |||||||

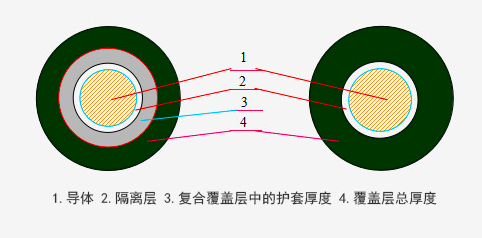

| 芯数×截面 (mm²) | 覆盖层总厚度 (mm) | 复合覆盖层中的护套厚度 (mm) | 电缆外径(mm) | 电缆参考重量 (km/kg) | 20℃导体(钢)zui大直流电阻 (Ω/km) | 25℃额定载流量 | |
| zui小 | zui大 | A参考值 | |||||
| 10 | 2 | 1.3 | 8.9 | 9.5 | 146 | 1.91 | 151 |
| 16 | 2 | 1.3 | 9.2 | 11.5 | 218 | 1.16 | 243 |
| 25 | 2 | 1.3 | 10.5 | 13 | 316 | 0.785 | 343 |
| 35 | 2 | 1.3 | 11.5 | 14.5 | 426 | 0.536 | 452 |
| 50 | 2.2 | 1.5 | 13.5 | 17 | 593 | 0.379 | 630 |
| 70 | 2.4 | 1.6 | 15.5 | 19..5 | 790 | 0.268 | 861 |
| 95 | 2.6 | 1.7 | 18 | 22 | 1060 | 0.198 | 1137 |
| 120 | 2.8 | 1.8 | 20 | 24 | 1348 | 0.161 | 1436 |
| 150 | 3 | 1.9 | 21.3 | 26 | 1678 | 0.129 | 1782 |
| 185 | 3.2 | 2 | 22.5 | 28.5 | 1980 | 0.106 | 1820 |
