- 商品名称：YFBGP多芯钢丝加强型铜丝屏蔽扁电缆-YFBPG 3*8*1
- 添加时间：2019-03-06 16:36:22
- 推荐度：
介绍：
YFBPG天然丁苯绝缘和氯丁护套钢丝加强型铜丝屏蔽扁电缆

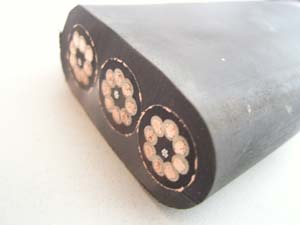

用途：橡套扁平软电缆（氯丁胶扁电缆）是专为特殊场合设计制造的，如起重机械、行车机械用电缆等，电缆弯曲时不打结，折叠整齐。以上图片为钢丝加强型YFBPG 3*8*1扁平屏蔽电缆，为特种型号规格电缆，如有定做的请提供样品。
一、 扁平电缆技术参数
1、交流额定电压：Uo/U=450V/750V
Uo任一主导体和地之间电压有效值
U任二相导体之间有效值
2、使用电压： 交流系统：<1.1额定电压
直流系统：<1.5额定电压
3、线芯长期工作温度：≤65℃
4、产品标准： Q/001-91
用途：橡套扁平软电缆（氯丁胶扁电缆）是专为特殊场合设计制造的，如起重机械、行车机械用电缆等，电缆弯曲时不打结，折叠整齐。以上图片为钢丝加强型YFBPG 3*8*1扁平屏蔽电缆，为特种型号规格电缆，如有定做的请提供样品。
一、 扁平电缆技术参数
1、交流额定电压：Uo/U=450V/750V
Uo任一主导体和地之间电压有效值
U任二相导体之间有效值
2、使用电压： 交流系统：<1.1额定电压
直流系统：<1.5额定电压
3、线芯长期工作温度：≤65℃
4、产品标准： Q/001-91
二、其他橡套扁平电缆型号名称、用途
| 型号 | 名称 | 允许温升 | 适用范围 |
| YBP-J | 天然丁苯绝缘和护套钢丝加强型铜丝屏蔽扁电缆 | 70°C | 室内无油污场所 |
| YFBPG | 天然丁苯绝缘和氯丁护套钢丝加强型铜丝屏蔽扁电缆 | 70°C | 室外及有油污场所 |
| YBP | 天然丁苯绝缘和护套铜丝屏蔽扁电缆 | 70°C | 室内无油污场所 |
| YB | 天然丁苯绝缘和护套扁平软电缆 | 70°C | 室内无油污场所 |
| YBFP | 天然丁苯绝缘和氯丁护套铜丝屏蔽扁电缆 | 70°C | 室外及有油污场所 电缆具有不延燃性 |
| YBF | 天然丁苯绝缘和氯丁护套扁平软电缆 | 70°C | |

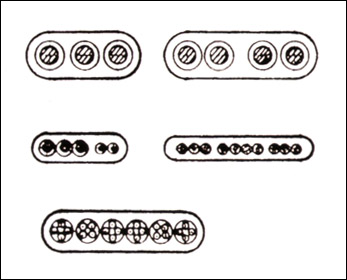

三、 扁平电缆产品截面示意图
四、 扁平电缆技术参数
| 规格 | 导体结构 | 电缆参考数据 | 20°C最小绝缘电阻M< size=1>Ω | ||||
| 外径上限（宽度×厚度） | 近似重量 | 20°C最大直流电阻 | |||||
| 芯数×截面积mm² | 根数、直径mm | YB YBF YBZ mm | YB YBF YBZ Kg/Km | 不镀锡 < size=1>Ω/KM | 镀锡 < size=1>Ω/KM | YB YBF | YBZ |
| 3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
| 3×6 | 84/0.30 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
| 3×10 | 84/0.40 | 27.5×12.0 | 615 | 1.91 | 1.95 | ||
| 3×16 | 126/0.40 | 31.1×13.3 | 830 | 1.21 | 1.24 | ||
| 3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
| 3×35 | 276/0.40 | 42.8×17.6 | 1605 | 1.554 | 0.565 | 40 | 300 |
