  • 商品名称:YGZ-3*10耐油防腐硅橡胶护套电力电缆
  • 添加时间:2021-12-08 22:39:45
  • 推荐度:
  •
介绍:

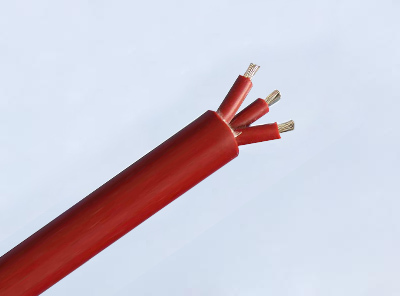

YGZ-3*10耐油防腐硅橡胶护套电力电缆

本产品适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆,产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性,电缆结构柔软,辐射方便,高温(高寒)环境下电气性能稳定,抗老化性能突出,使用寿命长,广泛用于冶金、电力、石化、电子、汽车制造等行业·

适用于交流额定电压0.6/1kv及以下高温环境下的动力传输或移动电器之间连接电缆,

具有耐高温、耐低温、耐酸碱及腐蚀气体、结构柔软等特性;

电缆结构柔软,辐射方便,高温(高寒)环境下电气性能稳定,

硅橡胶电缆广泛用于冶金、电力、石化、电子、汽车等行业。

使用特性及主要技术性能指标:
1.额定电压Uo/U为 0.6/1V
2.硅橡胶电缆电缆长期工作温度为-60℃~180℃
3.导体直流电阻符合GB/T3956的规定;
4.电缆的zui小弯曲半径不小于电缆外径的6倍;
5.硅橡胶电缆电缆具有耐高温、耐低温、柔软、耐腐蚀等优点;
6.电缆经过3.5V/5min工频耐电压试验不击穿。

适用范围

本产品选用硅橡胶材料,采用挤出设备及硅橡胶硫化生产,硅橡胶具有高耐热性和耐寒性;电绝缘性能,即使在温度和频率变化时或受潮时仍比较稳定;耐电晕及耐电弧性能;在室外暴晒几年后性能无明显变化;具有较小的吸水性和良好的防霉性;导热性能好;特别柔软,便于安装;无臭、无味、无生理毒害,对人体健康没有不良影响。适用于钢铁、冶炼、电厂、焦化厂、航空、冶金机械、石油化工等高温工业中。 在电力、冶金、石油、化工等国家支柱产业重大基础工程建设中及高温恶劣环境中长期使用。

型号规格

字母对应含义。
T-铜芯(省略) G-硅橡胶绝缘 F-氟聚合物绝缘 G-硅橡胶护套 V-聚氯乙烯护套
R-软型 Y-移动型 B-扁型

数字对应含义。
   前一位:2-钢带铠装 3-细钢丝铠
   后一位:2-聚氯乙烯护套

产品使用特性

耐温性能:硅橡胶的长期使用环境温度范围可达180℃。

产品特性

1.电缆导体的长期允许工作温度:-80~180℃。
2.电缆推荐允许弯曲半径:固定敷设类电缆弯曲半径应不小于电缆外径的14倍,软结构类电缆应不小于电缆外径的10倍。
3.电缆的燃烧特性:成束燃烧型电缆能经受GB18380.3规定的成束不延燃试验
低烟低卤成束阻燃型电缆燃烧时烟度应符合GB/T17651规定,燃烧析出气体中HCL含量应≤100mg/g符合GB/T17650要求。
低烟无卤成束阻燃型电缆燃烧时烟度应符合GB/T17651规定,燃烧析出气体水溶液的PH值≥4.3,电导率≤10μs/mm符合GB/T17650要求。

型号名称及用途


型号

产品名称

GV

铜芯硅橡胶绝缘聚氯乙烯护套电力电缆

GGR

铜芯硅橡胶绝缘及护套电力软电缆

GG

铜芯硅橡胶绝缘及护套电力电缆

GG22

铜芯硅橡胶绝缘及护套钢带铠装电力电缆

GG32

铜芯硅橡胶绝缘及护套钢丝铠装电力电缆

GGB

铜芯硅橡胶绝缘及护套扁型电力电缆

FGB

铜芯氟聚合物绝缘硅橡胶护套扁型电力电缆

YGC

铜芯硅橡胶绝缘及护套电力移动软电缆



规格


型号

芯数

额定电压0.6/1kV

标称截面

Cu

GV

1~5

1.5~630

10~630

16~630

GGR

1.5~185

4~185

GG

1.5~300

4~300

GG22

4~300

GG32

4~240

YGC

1.5~300

GGB

1.5~185

FGB



基本型号及名称:

型号产品名称
YGC硅橡胶绝缘硅橡胶护套电力电缆
YGCR硅橡胶绝缘硅橡胶护套移动用电力软电缆
YGCP硅橡胶绝缘硅橡胶护套铜丝编织屏蔽电力电缆
YGC22硅橡胶绝缘硅橡胶护套钢带铠装电力电缆
JGG硅橡胶绝缘硅橡胶护套安装线
JGGR硅橡胶绝缘硅橡胶护套移动用安装软线
JGGP硅橡胶绝缘硅橡胶护套铜丝编织屏蔽安装软线
JHXG硅橡胶绝缘电机引接线
YGC重型硅橡胶绝缘硅橡胶护套高温、防腐、耐油电力电缆
YGC-F46R重型聚全氟乙丙烯绝缘硅橡胶护套电力电缆
YGZ中型硅橡胶绝缘硅橡胶护套高温、防腐、耐油电力电缆
YGZ-F46R中型聚全氟乙丙烯绝缘硅橡胶护套高温、防腐、耐油电力电缆

注:阻燃型硅橡胶电缆型号前加ZR,导体线芯中铜丝可以采用镀锡

代号名称含义

代号代号含义
Y系列代号(移动软电缆)
G硅橡胶
C重型
22钢带铠装
P铜丝编织屏蔽
R多股综合导体
J电机引接线
