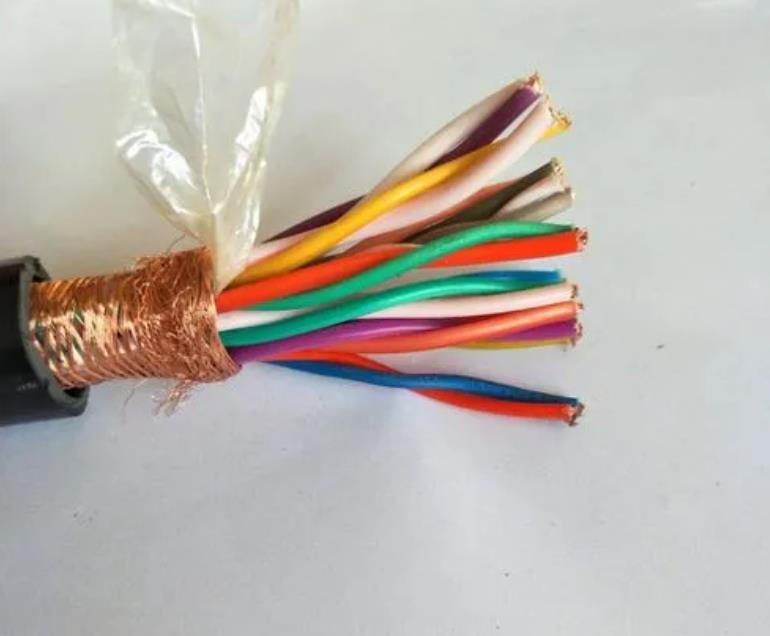

- 商品名称：DJYVP2-22-14*2*1.0钢带铠装计算机电缆
- 添加时间：2021-12-09 14:52:26
- 推荐度：
DJYVP2-22-14*2*1.0钢带铠装计算机电缆可广泛地应用于发电、冶金、石油、化工、轻纺等部门的检测和控制用计算机系统或自动化装置，以及一般的工业计算机上。
生产执行标准：
Q/TK.J.04.030-2004参照采用英国BS5308标准。
材料结构和使用特性 ：
1、导体材质：铜导体铜导体、分（1类独股导体、2类7根交合导体、3类多股导体）
2、绝缘材料：聚乙烯绝缘分：红、黑、白 温度范围：0-90度
3、填充材料：高温聚酯带、塑料填充物
4、屏蔽材料：铜丝屏蔽、铜带屏蔽、铝箔屏蔽
5、铠装材料：钢带铠装、钢丝铠装
6、护套材料：黑色聚氯乙烯护套 温度范围：0-70度
7、交流额定电压U0/U：300/500V；电缆导体长期允许zui高工作温度：聚氯乙烯绝缘分70℃、105 ℃两种；聚乙烯绝缘为70℃；交联聚乙烯绝缘为90℃（绝缘交联类型可分为硅烷交联和辐照交联）。
8、zui低环境温度：固定敷设-40 ℃；非固定敷设-15 ℃。安装敷设时环境温度：不低于 0℃。
9、电缆允许zui小弯曲半径：金属带绕包屏蔽或钢丝、钢带铠装电缆不小于电缆外径的12倍；非铠装软电缆或编织屏蔽电缆不小于电缆外径的6 倍。
一、应用范围：
适用于石油、化工、电力、煤气工程、矿山等存在爆炸危险的场合以及其它防爆安全要求较高的场合，传输自动控制信号。该电缆是具有低电容、低电感集散型的仪表信号电缆，因此简称本安型DCS电缆，具有优异的屏蔽性和抗干扰性，因此防爆安全性能明显高于一般DCS电缆和计算机控制电缆。
二、使用性能：
1、交流额定电压U0/U：300/500V；
2、电缆导体长期允许zui高工作温度：
聚氯乙烯绝缘分70℃、105℃两种；聚乙烯绝缘为70℃；交联聚乙烯绝缘为90℃（绝缘交联类型可分为硅烷交联和辐照交联）
3、zui低环境温度：固定敷设-40℃，非固定敷设-15℃，安装敷设时环境温度不低于0℃
4、电缆允许zui小弯曲半径：金属带绕包屏蔽或钢丝、钢带铠装电缆不小于电缆外径的12倍，非铠装软电缆或编织屏蔽电缆不小于电缆外径的6倍。
5、电缆地线芯绝缘采用具有抗氧化性能的K型B类低密度聚乙烯。聚乙烯的绝缘电阻高，耐电压好，介电系数小和介质损耗温度和变频率的影响也小，不但能满足传输性能的要求，而且能确保电缆的使用寿命。
6、为了减少回路间的相互串扰和外部干扰，电缆采用屏蔽结构。电缆的屏蔽要求是根据不同场合分别采用：对绞组合屏蔽、对绞组成电缆的总屏蔽、对绞组合屏蔽后总屏蔽等方法。
7、屏蔽材料有圆铜线，铜带、铝带/塑料复合带三种。屏蔽对与屏蔽对具有较好的绝缘性能，电缆在使用中若屏蔽对与屏蔽对之间出现电位差时，不会影响信号的传输质量。
三、型号说明：
1 | DJYVP | 聚乙烯绝缘 聚氯乙烯护套 铜线编织总屏蔽计算机电缆 | |||||||
2 | DJYVPR | 聚乙烯绝缘 聚氯乙烯护套 铜线编织总屏蔽计算机软电缆 | |||||||
3 | DJYPV | 聚乙烯绝缘 聚氯乙烯护套 铜线编织分屏蔽计算机电缆 | |||||||
4 | DJYPVR | 聚乙烯绝缘 聚氯乙烯护套 铜线编织分屏蔽计算机软电缆 | |||||||
5 | DJYPVP | 聚乙烯绝缘 聚氯乙烯护套 铜线编织分屏总屏计算机电缆 | |||||||
6 | DJYPVPR | 聚乙烯绝缘 聚氯乙烯护套 铜线编织分屏总屏计算机软电缆 | |||||||
7 | DJYVP2 | 聚乙烯绝缘 聚氯乙烯护套 铜塑复合带绕包总屏蔽计算机电缆 | |||||||
8 | DJYVP2R | 聚乙烯绝缘 聚氯乙烯护套 铜塑复合带绕包总屏蔽计算机软电缆 | |||||||
9 | DJYP2V | 聚乙烯绝缘 聚氯乙烯护套 铜塑复合带绕包分屏蔽计算机电缆 | |||||||
10 | DJYP2VR | 聚乙烯绝缘 聚氯乙烯护套 铜塑复合带绕包分屏蔽计算机软电缆 | |||||||
11 | DJYP2VP2 | 聚乙烯绝缘 聚氯乙烯护套 铜塑复合带绕包分屏总屏计算机电缆 | |||||||
12 | DJYP2VP2R | 聚乙烯绝缘 聚氯乙烯护套 铜塑复合带绕包分屏总屏计算机软电缆 | |||||||
13 | DJYVP3 | 聚乙烯绝缘 聚氯乙烯护套 铝塑复合带绕包总屏蔽计算机电缆 | |||||||
14 | DJYVP3R | 聚乙烯绝缘 聚氯乙烯护套 铝塑复合带绕包总屏蔽计算机软电缆 | |||||||
15 | DJYP3V | 聚乙烯绝缘 聚氯乙烯护套 铝塑复合带绕包分屏蔽计算机电缆 | |||||||
16 | DJYP3VR | 聚乙烯绝缘 聚氯乙烯护套 铝塑复合带绕包分屏蔽计算机软电缆 | |||||||
17 | DJYP3VP3 | 聚乙烯绝缘 聚氯乙烯护套 铝塑复合带绕包分屏总屏计算机电缆 | |||||||
18 | DJYP3VP3R | 聚乙烯绝缘 聚氯乙烯护套 铝塑复合带绕包分屏总屏计算机软电缆 | |||||||
钢带铠装计算机电缆 | |||||||||
19 | DJYVP22 | 聚乙烯绝缘 聚氯乙烯护套 铜线编织总屏蔽钢带铠装计算机电缆 | |||||||
20 | DJYPV22 | 聚乙烯绝缘 聚氯乙烯护套 铜线编织分屏蔽钢带铠装计算机电缆 | |||||||
21 | DJYPVP22 | 聚乙烯绝缘 聚氯乙烯护套 铜线编织分屏总屏钢带铠装计算机电缆 | |||||||
22 | DJYVP2-22 | 聚乙烯绝缘 聚氯乙烯护套 铜塑复合带绕包总屏蔽钢带铠装计算机电缆 | |||||||
23 | DJYP2V22 | 聚乙烯绝缘 聚氯乙烯护套 铜塑复合带绕包分屏蔽钢带铠装计算机电缆 | |||||||
24 | DJYP2VP2-22 | 聚乙烯绝缘 聚氯乙烯护套 铜塑复合带绕包分屏总屏钢带铠装计算机电缆 | |||||||
25 | DJYVP3-22 | 聚乙烯绝缘 聚氯乙烯护套 铝塑复合带绕包总屏蔽钢带铠装计算机电缆 | |||||||
26 | DJYP3V22 | 聚乙烯绝缘 聚氯乙烯护套 铝塑复合带绕包分屏蔽钢带铠装计算机电缆 | |||||||
27 | DJYP3VP3-22 | 聚乙烯绝缘 聚氯乙烯护套 铝塑复合带绕包分屏总屏钢带铠装计算机电缆 | |||||||
钢丝铠装计算机电缆 | |||||||||
28 | DJYVP32 | 聚乙烯绝缘 聚氯乙烯护套 铜线编织总屏蔽钢丝铠装计算机电缆 | |||||||
29 | DJYPV32 | 聚乙烯绝缘 聚氯乙烯护套 铜线编织分屏蔽钢丝铠装计算机电缆 | |||||||
30 | DJYPVP32 | 聚乙烯绝缘 聚氯乙烯护套 铜线编织分屏总屏钢丝铠装计算机电缆 | |||||||
31 | DJYVP2-32 | 聚乙烯绝缘 聚氯乙烯护套 铜塑复合带绕包总屏蔽钢丝铠装计算机电缆 | |||||||
32 | DJYP2V32 | 聚乙烯绝缘 聚氯乙烯护套 铜塑复合带绕包分屏蔽钢丝铠装计算机电缆 | |||||||
33 | DJYP2VP2-32 | 聚乙烯绝缘 聚氯乙烯护套 铜塑复合带绕包分屏总屏钢丝铠装计算机电缆 | |||||||
34 | DJYVP3-32 | 聚乙烯绝缘 聚氯乙烯护套 铝塑复合带绕包总屏蔽钢丝铠装计算机电缆 | |||||||
35 | DJYP3V32 | 聚乙烯绝缘 聚氯乙烯护套 铝塑复合带绕包分屏蔽钢丝铠装计算机电缆 | |||||||
36 | DJYP3VP3-32 | 聚乙烯绝缘 聚氯乙烯护套 铝塑复合带绕包分屏总屏钢丝铠装计算机电缆 | |||||||
四、代号说明：
DJ—计算机电缆系列代号
IA—本安计算机电缆代号
Y —聚乙烯挤包绝缘或护套
V —聚氯乙烯挤包绝缘或护套
YJ—交联聚乙烯挤包绝缘
ZRA—A类阻燃（A类*）
ZRB—B类阻燃
ZRC—C类阻燃（或ZR，不注明为C类）
22—钢带铠装聚氯乙烯外护套
23—钢带铠装聚乙烯外护套
32—圆形镀锌低碳钢丝缠绕铠装聚氯乙烯外护套
33—圆形镀锌低碳钢丝缠绕铠装聚乙烯外护套
P—铜线编织
P1—镀锡铜线编织
P2—铜塑复合带绕包
P3—铝塑复合带绕包
A—单根导体（型号中省略）
B—七根绞合导体
R—多根绞合导体
五、规格范围：
（2对规格） | （3对规格） | ||||
1×2×0.5 | 4×2×1.0 | 8×2×1.5 | 1×3×0.5 | 4×3×0.75 | 8×3×1.5 |
1×2×0.75 | 4×2×1.5 | 8×2×2.5 | 1×3×0.75 | 4×3×1.0 | 8×3×2.5 |
1×2×1.0 | 4×2×2.5 | 10×2×0.5 | 1×3×1.0 | 4×3×1.5 | 10×3×0.5 |
1×2×1.5 | 5×2×0.5 | 10×2×0.75 | 1×3×1.5 | 4×3×2.5 | 10×3×0.75 |
1×2×2.5 | 5×2×0.75 | 10×2×1.0 | 1×3×2.5 | 5×3×0.5 | 10×3×1.0 |
2×2×0.5 | 5×2×1.0 | 10×2×1.5 | 2×3×0.5 | 5×3×0.75 | 10×3×1.5 |
2×2×0.75 | 5×2×1.5 | 10×2×2.5 | 2×3×0.75 | 5×3×1.0 | 10×3×2.5 |
2×2×1.0 | 5×2×2.5 | 12×2×0.5 | 2×3×1.0 | 5×3×1.5 | 12×3×0.5 |
2×2×1.5 | 6） 7×2×0.5 | 12×2×0.75 | 2×3×1.5 | 5×3×2.5 | 12×3×0.75 |
2×2×2.5 | 6） 7×2×0.75 | 12×2×1.0 | 2×3×2.5 | （6） 7×3×0.5 | 12×3×1.0 |
3×2×0.5 | 6） 7×2×1.0 | 12×2×1.5 | 3×3×0.5 | 6） 7×3×0.75 | 12×3×1.5 |
3×2×0.75 | 6） 7×2×1.5 | 12×2×2.5 | 3×3×0.75 | （6） 7×3×1.0 | 12×3×2.5 |
3×2×1.0 | 6） 7×2×2.5 | 14×2×0.5 | 3×3×1.0 | （6） 7×3×1.5 | 14×3×0.5 |
3×2×1.5 | 8×2×0.5 | 14×2×0.75 | 3×3×1.5 | （6） 7×3×2.5 | 14×3×0.75 |
3×2×2.5 | 8×2×0.75 | 14×2×1.0 | 3×3×2.5 | 8×3×0.5 | 14×3×1.0 |
4×2×0.5 | 8×2×1.0 | 14×2×1.5 | 4×3×0.5 | 8×3×0.75 | 14×3×1.5 |
4×2×0.75 | 18）19×2×0.5 | 14×2×2.5 | 14×3×2.5 | 8×3×1.0 | 24×3×0.5 |
16×2×0.5 | 18）19×2×0.75 | 24×2×0.5 | 16×3×0.5 | 8）19×3×0.5 | 24×3×0.75 |
16×2×0.75 | （18）19×2×1.0 | 24×2×0.75 | 16×3×0.75 | 8）19×3×0.75 | 24×3×1.0 |
16×2×1.0 | （18）19×2×1.5 | 24×2×1.0 | 16×3×1.0 | 8）19×3×1.0 | 24×3×1.5 |
16×2×1.5 | 18）19×2×2.5 | 24×2×1.5 | 16×3×1.5 | 8）19×3×1.5 | 24×3×2.5 |
16×2×2.5 | 24×2×2.5 | 16×3×2.5 | 8）19×3×2.5 |
