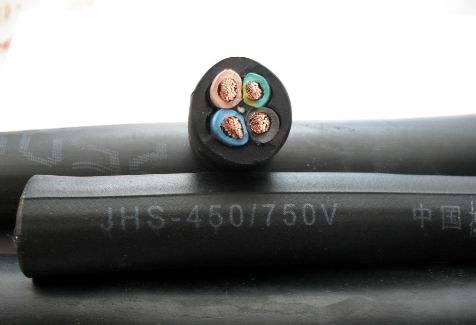

- 商品名称：JHSB防水电缆JHS扁电缆JHSB潜水橡胶电缆
- 添加时间：2021-12-09 22:36:27
- 推荐度：
介绍：
执行标准：企业标准
用途：JHS型潜水电机用防水橡套软电缆供交流电压500V及以下的潜水电机上传输电能用。在长期浸水及较大的水压下，具有良好的电气绝缘性能。防水橡套电缆弯曲性能良好，能承受经常的移动。
JHS防水橡套电缆的规格和尺寸
标称 截面 | 1芯 | 3芯 | 芯数× 标称截面 | （3+1）芯 | 20℃时主线芯 导体直流电阻 ≤（Ω/km） | |||
zui大外径 | 计算 重量 | zui大 外径 | 计算 重量 | zui大 外径 | 计算 重量 | |||
4 | 9.0 | 100 | 17.0 | 361 | 3×4+1×1.5 | 18.0 | 412 | 4.95 |
6 | 9.5 | 126 | 19.0 | 463 | 3×6+1×4 | 20.0 | 536 | 3.30 |
10 | 12.5 | 220 | 24.0 | 762 | 3×10+1×6 | 25.0 | 853 | 1.91 |
16 | 13.5 | 282 | 26.0 | 972 | 3×16+1×6 | 27.0 | 1054 | 1.21 |
25 | 16.5 | 432 | 32.0 | 1509 | 3×25+1×10 | 33.0 | 1666 | 0.780 |
35 | 18.5 | 564 | 36.0 | 1988 | 3×35+1×16 | 36.5 | 2112 | 0.554 |
50 | 21.5 | 794 | 43.0 | 2836 | 3×50+1×16 | 43.5 | 2987 | 0.386 |
70 | 23.5 | 1045 | 47.5 | 3701 | 3×70+1×25 | 48.5 | 3961 | 0.272 |
95 | 25.5 | 1295 | 51.5 | 4590 | 3×95+1×35 | 53.5 | 4924 | 0.206 |
使用特性
1、防水橡套电缆供交流电压500V及以下的潜水电机上传输电能。电缆线芯长期允许工作温度65℃。
2、电缆长期浸水及较大的水压下，具有良好的电气绝缘性能，并要求护套材料在水压下吸水量小。
3、电缆弯曲性能良好、柔软、并能承受经常移动。
