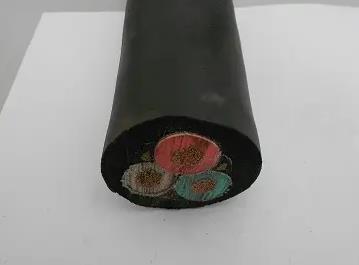

- 商品名称：UYPTJ MYPTJ-0.36/6煤矿用软电缆
- 添加时间：2022-05-11 21:53:28
- 推荐度：
介绍：
执行标准：GB12972.6-91 MT818.6-1999
产品应用：UYPTJ MYPTJ-0.36/6煤矿用软电缆适用于煤矿井下移动变压器及类似设备。
电缆规格
| 芯数×标称截面mm2 | 标称厚度mm | 电缆外径mm | ||||
| 动力线芯 | 地线芯 | 监视线芯 | 动力线芯绝缘 | 内护套1） | 外护套 | UYPTJ MYPTJ-6/10 UYPTJE MYPTJE-6/10 |
| 3×25 | 3×16/3 | 3×2.5 | 5.0 | 2.5 | 5.5 | 69.6-78.7 |
| 3×35 | 3×16/3 | 3×2.5 | 5.0 | 2.5 | 5.5 | 73.4-83.2 |
| 3×50 | 3×25/3 | 3×2.5 | 5.0 | 2.5 | 5.5 | 75.8-84.5 |
| 3×70 | 3×35/3 | 3×2.5 | 5.0 | 2.5 | 5.5 | 80.3-89.1 |
| 3×95 | 3×50/3 | 3×2.5 | 5.0 | 2.5 | 5.5 | 85.1-93.8 |
| 3×120 | 3×50/3 | 3×2.5 | 5.0 | 2.5 | 5.5 | 87.3-96.0 |
| 芯数×标称截面mm2 | 标称厚度mm | 电缆外径mm | ||||
| 动力线芯 | 地线芯 | 监视线芯 | 动力线芯绝缘 | 内护套1） | 外护套 | UYPTJ MYPTJ-0.36/6 UYPTJE MYPTJE-0.36/6 |
| 3×25 | 3×16/3 | 3×2.5 | 4.0 | 2.5 | 5.5 | 57.5-63.0 |
| 3×35 | 3×16/3 | 3×2.5 | 4.0 | 2.5 | 5.5 | 62.5-68.6 |
| 3×50 | 3×25/3 | 3×2.5 | 4.0 | 2.5 | 5.5 | 64.9-71.4 |
| 1）内护套计算厚度不作考核。 电缆型号 | ||||||
电缆特性
1、额定电压U0/U分别为3.6/6kv和6/10kv。
2、电缆导体的长期允许工作温度为90℃。
3、电缆的弯曲半径为电缆直径的6倍。
4、电缆的地线芯须良好接地。
