- 商品名称：UYP 0.3/0.5kV矿用电缆
- 添加时间：2022-05-12 12:38:09
- 推荐度：
介绍：
执行标准
UYP 0.3/0.5kV矿用电缆
MT818.8—1999 煤矿用阻燃电缆
第1单元：煤矿用移动类阻燃软电缆
第8部分：额定电压0.3/0.5 kV煤矿用电钻电缆
产品型号名称及用途
| 型号 | 名称 | 用途 |
| MZ-0.3/0.5 | 煤矿用电钻橡套软电缆 | 井下电钻的电源连接 |
| MZP-0.3/0.5 | 煤矿用屏蔽电钻橡套软电缆 | 井下电钻的电源连接 |

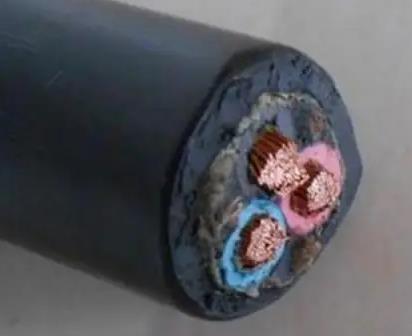

产品结构示意
MZ-0.3/0.5
MZ-0.3/0.5（带控制线芯）
MZP-0.3/0.5
MZP-0.3/0.5（带控制线芯）
产品的工作条件
1、电缆的导体的z.ui高额定工作温度为65℃。
2、短路时（z.ui长持续时间不超过5s）电缆导体的z.ui高温度不超过160℃。
3、电缆的z.ui小弯曲半径为电缆直径的6倍。
产品表示方法
1、煤矿用电钻橡套电缆,额定电压为0.3/0.5kV,动力线芯3×2.5,地线芯1×2.5
MZ-0.3/0.5 3×2.5+1×2.5
2、煤矿用电钻屏蔽橡套电缆,额定电压为0.3/0.5kV,动力线芯3×4,地线芯1×4，控制线芯1×4
MZP-0.3/0.5 3×4+1×4+ 1×4
电缆的主要技术性能
| 型号 | 标称截面 mm2 | 20℃时导体直流电阻（≤Ω/km） | |
| 不镀锡 | 镀锡 | ||
| MZ-0.3/0.5 MZP-0.3/0.5 | 2.5 | - | 8.28 |
| 4 | - | 5.39 | |
| 型号 | 动力线芯标称截面 mm2 | 20℃时绝缘电阻（≥MΩ·km） |
| MZ-0.3/0.5 MZP-0.3/0.5 | 2.5 | 160 |
| 4 | 160 |
| 序号 | 项目 | 技术指标 | |
| 1 | 20℃时导体直流电阻 | 见表3-1 | |
| 2 | 20℃时绝缘电阻 | 见表3-2 | |
| 3 | 5min工频电压试验 | 0.3/0.5kV | 2.0 kV绝缘不击穿 |
| 4 | 阻燃性能 | 符合MT386-1995要求 | |
