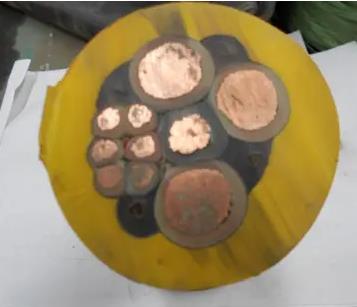

- 商品名称：MCPTJ-0.66/1.14矿用软电缆
- 添加时间：2022-05-12 12:50:55
- 推荐度：
介绍：
产品表示方法
1、额定电压为0.66/1.14kV，动力线芯3×50,地线芯1×25，
监视线芯1×25 表示为：MCPTJ-0.66/1.14 3×50+1×25+1×25
2、额定电压为1.9/3.3kV，动力线芯3×70,地线芯1×35，
监视线芯1×35 表示为：MCPTJ-1.9/3.3 3×70+1×35+1×35
3、额定电压为1.9/3.3kV，动力线芯3×95,地线芯1×50
表示为：MCPT-1.9/3.3 3×95+1×50
MCPTJ-0.66/1.14矿用软电缆执行标准
MT818.4—1999
第1单元：煤矿用移动类阻燃软电缆
第4部分：额定电压1.9/3.3 kV及以下采煤机金属屏蔽软电缆
产品的工作条件
1、电缆的导体的额定工作温度为90℃。
2、短路时（长持续时间不超过5s）电缆导体的温度不超过250℃。
3、电缆的小弯曲半径为电缆直径的6倍。
4、系统的工作电压应不大于系统额定电压的1.1倍。
5、当电压使用交流系统时，电缆的额定电压至少应等于该系统的标准电压。当使用于直流系统时，该系统的标称电压应不大于电缆额定电压的1.5倍。
产品型号名称及用途
| 型号 | 名称 | 用途 |
| MCPTJ-0.66/1.14 | 采煤机金属屏蔽监视型橡套软电缆 | 额定电压为0.66/1.14kV 及以下采煤机及类似设备的电源连接 |
| MCPT-1.9/3.3 | 采煤机金属屏蔽橡套软电缆 | 额定电压为1.9/3.3kV 及以下采煤机及类似设备的电源连接 |
| MCPTJ-1.9/3.3 | 采煤机金属屏蔽监视型橡套软电缆 | 额定电压为1.9/3.3kV 及以下采煤机及类似设备的电源连接 |
| 型号 | 标称截面 mm2 | 20℃时导体直流电阻（≤Ω/km） | |
| 不镀锡 | 镀锡 | ||
| MCPTJ-0.66/1.14 MCPT-1.9/3.3 MCPTJ-1.9/3.3 | 16 | - | 1.24 |
| 25 | - | 0.795 | |
| 35 | - | 0.565 | |
| 50 | - | 0.393 | |
| 70 | - | 0.277 | |
| 95 | - | 0.210 | |
电缆的主要技术性能
| 序号 | 项目 | 技术指标 | |
| 1 | 20℃时导体直流电阻 | 见表5-1 | |
| 2 | 20℃时绝缘电阻 | 见表5-2 | |
| 3 | 5min工频电压试验 | 0.66/1.14kV | 3.7 kV绝缘不击穿 |
| 1.9/3.3kV | 6.8 kV绝缘不击穿 | ||
| 4 | 绝缘吸水试验 | 1～14d电容增率≤10%，7～14d电容增率≤3% | |
| 5 | 阻燃性能 | 符合MT386-1995要求 | |
| 动力线芯标称截面 mm2 | 200C时地线与屏蔽层并联直流电阻 Ω/km | 20℃时绝缘电阻 MΩ·km | |
| 额定电压0.66/1.14kV | 额定电压1.9/3.3kV | ||
| 16 | ≤0.70 | ≥350 | - |
| 25 | ≤0.60 | ≥350 | - |
| 35 | ≤0.60 | ≥260 | ≥380 |
| 50 | ≤0.50 | ≥230 | ≥350 |
| 70 | ≤0.34 | ≥210 | ≥320 |
| 95 | ≤0.28 | ≥200 | ≥280 |
