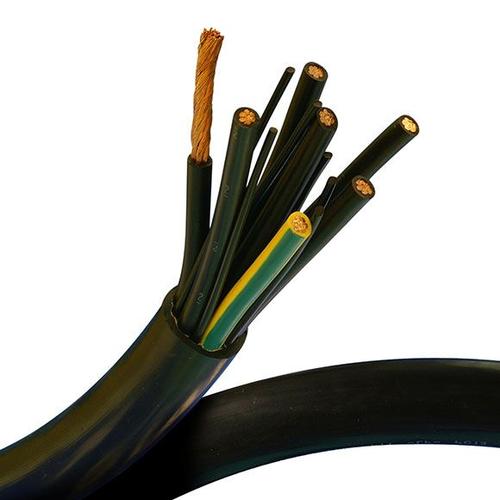

- 商品名称：POTOFLEX-PUR 3*185+3*35 变频软电缆(生产厂家)
- 添加时间：2019-03-07 10:26:31
- 推荐度：
介绍：
POTOFLEX-PUR变频软电缆的屏蔽一般采用总屏蔽， 总屏蔽结构可采用铜丝铜带组合屏蔽、铜丝编织屏蔽、铜带屏蔽、铜丝编织铜带屏蔽等，屏蔽层截面与主线芯截面按一定比例。此结构的屏蔽电缆可抗电磁感应、接地不良和电源线传导干扰，减小电感，防止感应电动势过大。屏蔽层既起到抑制电磁波对外发射的作用，又可作为短路电流的通道，能起到中性线芯的保护作用。6/10kV变频电机专用电缆，考虑到电缆在使用过程中经常受到径向外力作用，在电缆屏蔽层外增加镀锌钢带销装层（在屏蔽层和钢带销装层之间加隔离套）。钢带铠装主要是作为电缆的径向机械保护层，同时它也起到附加性总屏蔽作用，特别是钢带铠装和铜丝、铜带屏蔽，是采用了两种不同屏蔽材料，在电磁波屏蔽上起到一定的互补作用，屏蔽效果将更好。
POTOFLEX-PUR变频软电缆技术参数表
| 序号 | 名 称 | 型号规格 | 外径近似值 （mm） | 载流量（A） | 绝缘 材料 | 屏蔽 材料 | 护套 材料 | 电容 （PP/m） | 电感 μH/m | 试验电压V/5min | 阻抗 MΩ/m | 屏蔽 抑制系数 |
| 1 | 变频电缆（多股） | POTOFLEX-PUR 3*185+3*35 | 73.8 | 555 | 氟塑料 | 铜带 | 阻燃丁晴 | ≤90 | ≤0.6 | 3500 | ≤100 | ≤0.01 |
| 2 | 变频电缆（多股） | POTOFLEX-PUR 3*95+3*15 | 49.7 | 352 | 氟塑料 | 铜带 | 阻燃丁晴 | ≤90 | ≤0.6 | 3500 | ≤100 | ≤0.01 |
| 3 | 变频电缆（多股） | POTOFLEX-PUR 3*70+3*10 | 45.5 | 315 | 氟塑料 | 铜带 | 阻燃丁晴 | ≤90 | ≤0.6 | 3500 | ≤100 | ≤0.01 |
| 4 | 变频电缆（多股） | POTOFLEX-PUR 3*35+3*6 | 35.0 | 145 | 氟塑料 | 铜带 | 阻燃丁晴 | ≤90 | ≤0.6 | 3500 | ≤100 | ≤0.01 |
| 5 | 变频电缆（多股） | POTOFLEX-PUR 3*16+3*2.5 | 26.7 | 100 | 氟塑料 | 铜带 | 阻燃丁晴 | ≤90 | ≤0.6 | 3500 | ≤100 | ≤0.01 |
| 6 | 变频电缆（多股） | POTOFLEX-PUR 3*6+3*1 | 18.3 | 55 | 氟塑料 | 铜带 | 阻燃丁晴 | ≤90 | ≤0.6 | 3500 | ≤100 | ≤0.01 |
| 7 | 变频电缆（多股） | POTOFLEX-PUR 3*4+3*0.75 | 14.6 | 45 | 氟塑料 | 铜带 | 阻燃丁晴 | ≤90 | ≤0.6 | 3500 | ≤100 | ≤0.01 |
