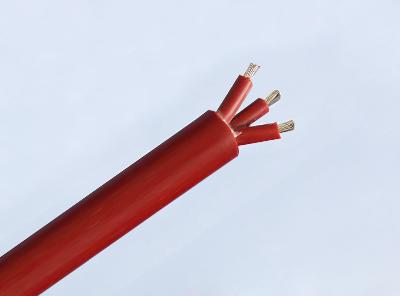

- 商品名称：ZR-BPGGPR 3*150+3*25 硅橡胶阻燃屏蔽软耐高温变频电缆
- 添加时间：2019-03-07 10:34:37
- 推荐度：
介绍：
ZR-BPGGPR 3*150+3*25 硅橡胶阻燃屏蔽软耐高温变频电缆
一：产品特点及用途：
阻燃型耐高温变频电缆适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆，产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射方便，高温（高寒）环境下电气性能稳定，抗老化性能突出，使用寿命长，广泛用于冶金、电力、石化、电子、汽车制造等行业。
二：产品执行标准：
阻燃型耐高温变频电缆产品执行标准：企业标准，阻燃耐火特性试验执行GB12666-90要求
三：使用特性
1．交流额定电压：U0/U 0.6/1KV
最高工作温度： 180℃
最低环境温度：固定敷设-60℃
2．电缆安装敷设温度应不低于-25℃。
3．电缆允许弯曲半径：电缆最小为电缆外径的10倍
四：ZR-BPGGP阻燃型耐高温变频电缆基本型号及名称 表1
| 型 号 | 名 称 |
| ZR-BPGGP | 阻燃硅橡胶绝缘硅橡胶护套编织屏蔽阻燃耐高温变频电缆 |
| ZR-BPGGP2 | 阻燃硅橡胶绝缘硅橡胶护套铜带绕包屏蔽阻燃耐高温变频电缆 |
| ZR-BPGGP3P1 | 阻燃硅橡胶绝缘硅橡胶护套铝塑复合袋绕包+镀锡丝编织双层屏蔽阻燃耐高温变频电缆. |
| ZR-BPGGP1 | 阻燃硅橡胶绝缘硅橡胶护套镀锡丝编织屏蔽耐高温变频电缆。 |
| ZR-BPGGPR | 阻燃硅橡胶绝缘硅橡胶护套编织屏蔽软耐高温变频电缆。 |
| ZR-BPGVFP | 阻燃硅橡胶绝缘丁青护套编织屏蔽阻燃耐高温变频电缆 |
| ZR-GVFP1 | 阻燃硅橡胶绝缘丁青护套铜带绕包屏蔽阻燃耐高温变频电缆 |
| ZR-BPGVFP3P1 | 阻燃硅橡胶绝缘丁青护套铝塑复合袋绕包+镀锡丝编织双层屏蔽阻燃变频电缆。 |
| ZR-BPFGP3P1 | 阻燃氟塑料绝缘硅橡胶护套铝塑复合袋绕包+镀锡丝编织双层屏蔽耐高温变频电缆 |
| ZR-BPFFP1 | 阻燃氟塑料绝缘氟塑料护套镀锡丝编织屏蔽耐高温变频电缆。 |
| ZR-BPFGP1 | 阻燃氟塑料绝缘硅橡胶护套镀锡丝编织屏蔽耐高温变频电缆 |
| ZR-YGVFTP2 | 阻燃硅橡胶绝缘丁青护套铜丝缠绕+铜带绕包屏蔽耐高温变频电缆。 |
| ZR-BPGGP12R | 阻燃硅橡胶绝缘硅橡胶护套铜带绕包+铜丝编织双层屏蔽耐高温变频电缆 |
| ZR-BPGGP2 | 阻燃硅橡胶绝缘硅橡胶护套铜带绕包屏蔽耐高温变频电缆。 |
| ZR-BPGVFPX13R | 阻燃硅橡胶绝缘丁青护套铝塑复合袋绕包+镀锡丝编织双层屏蔽阻燃变频电缆 |
备注：导体线芯中铜丝可以采用镀锡，阻燃型电缆型号前加ZR，软结构电缆加R。五：代号名称和含义表2
| 代号 | 代号含义 |
| ZR | 阻燃代号 |
| BP | 变频电力电缆 |
| 铜导体 | 省略 |
| G | 硅橡胶绝缘或护套 |
| F | F46绝缘或护套 |
| V | 聚氯乙烯绝缘或护套 |
| YJ | 交联聚乙烯绝缘 |
| VF | 丁青护套 |
| P(P1) | 铜编织屏蔽(镀锡编织屏蔽) |
| P2 | 铜带绕包屏蔽 |
| P3 | 铝聚酯复合膜绕包屏蔽 |
| PP2 | 铜丝编织铜带绕包屏蔽 |
六：电缆规格主线芯截面
| 型号 | 芯数 | 标称截面mm2 |
| 全部型号 | 3+33+11 | 4，6，10，16，25，35，50，70，95，120，150，185，240 |
接地线芯截面
| 主线芯标称截面mm2 | 接地线芯截面mm2 |
| 4 | 1(0.75) |
| 6 | 1.5(1) |
| 10 | 2.5(1.5) |
| 16, 25 | 4(2.5) |
| 35 | 6 |
| 50, 70 | 10 |
| 95 | 16 |
| 120, 150 | 25 |
| 185 | 35 |
| 240 | 50(35) |
六：主要技术指标1．成品电缆导体直流电阻(符合GB3956规定)2．成品电缆的绝缘电阻（20℃）氟塑料及硅橡胶绝缘应不小于100MΩ*km。聚氯乙烯绝缘应不小于50 MΩ*km。3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。4．屏蔽层传输阻抗电缆在100MHz时传输阻抗等于或小于100Ω/m。电缆的理想屏蔽抑制系数等于或小于0.7。七：基本电缆规格及结构参数
| 线芯*标称截面(mm2) | 导体结构(根数*直径)mm | 电缆最大外径(mm) | |
| BPVVPP2BPYJVPP2 | BPGGPP2 | ||
| 3*4 | 1/2.26 | 13.5 | 15.5 |
| 3*6 | 1/2.78 | 14..0 | 16.0 |
| 3*10 | 7/1.35 | 19.0 | 21.0 |
| 3*16 | 7/1.70 | 22.0 | 24.0 |
| 3*25 | 7/2.15 | 25.0 | 26.5 |
| 3*35 | 7/2.52 | 26.0 | 35.5 |
| 3*50 | 10/2.52 | 28.5 | 40.0 |
| 3*70 | 14/2.52 | 31.5 | 43.5 |
| 3*95 | 19/2.52 | 36.5 | 50.0 |
| 3*120 | 24/2.52 | 40.0 | 56.0 |
| 3*150 | 30/2.52 | 45.0 | 60.0 |
| 3*185 | 37/2.52 | 47.0 | 67.0 |
| 3*4+3*0.75 | 1/2.26 | 14.5 | 16.5 |
| 3*6+3*1 | 1/2.78 | 15.0 | 17.0 |
| 3*10+3*2.5 | 7/1.35 | 20.8 | 22.0 |
| 3*16+3*2.5 | 7/1.70 | 23.0 | 25.0 |
| 3*25+3*4 | 7/2.15 | 28.0 | 27.5 |
| 3*35+3*6 | 7/2.52 | 32.0 | 36.5 |
| 3*50+3*10 | 10/2.52 | 37.0 | 41.0 |
| 3*70+3*10 | 14/2.52 | 41.6 | 44.5 |
| 3*95+3*16 | 19/2.52 | 47.0 | 51.0 |
| 3*120+3*25 | 24/2.52 | 50.1 | 57.0 |
| 3*150+3*25 | 30/2.52 | 52.0 | 61.0 |
| 3*185+3*35 | 37/2.52 | 58.5 | 68.0 |
