- 商品名称：额定电压0.6/1kV交联聚乙烯绝缘防水型电力电缆
- 添加时间：2022-05-19 13:54:30
- 推荐度：
一、执行标准
GB/T 12706 额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件（等同采用国际标准IEC60502）
Q/XYT 13防水型电力电缆
二、用途
额定电压0.6/1kV交联聚乙烯绝缘防水型电力电缆适用于1kV及以下电力系统中，可用于港口、水电站、船闸、隧道、化工、冶金、水库、水厂、园林灯饰等供电防水工程可靠性要求高的重要设施及基地，以及高降雨量地带和低洼地区的低压电力传输。
阻燃型电力电缆除具有普通塑力缆的特性外，还具有不易着火或着火后延燃仅局限在一定的范围内的特点，特别适用于火灾报警、消防设施、紧急疏散等火灾应急系统的配电。
无卤低烟阻燃型电力电缆除具有普通塑力缆、普通阻燃电缆的特性外，还具有电缆着火时无卤酸气体释出、发烟少、产生腐蚀气体较少、阻燃性能好等特点，特别适用于火灾报警、消防设施、紧急疏散等火灾应急系统的配电。
三、使用特性
1、交流额定电压（U0/U）：0.6/1kV。
2、硅烷交联聚乙烯绝缘z高工作温度不超过90℃。
3、z低环境温度：-15℃。
4、电缆安装敷设温度应不低于0℃。
5、电缆允许弯曲半径见表1的规定：
表1 电缆允许弯曲半径
项目 | 单芯电缆 | 三芯电缆 | ||
无铠装 | 铠装 | 无铠装 | 铠装 | |
安装时电缆z小弯曲半径 | 20D | 15D | 15D | 12D |
靠近连接盒和终端的电缆z小弯曲半径（但弯曲时要小心控制，如采用成型导板） | 15D | 12D | 12D | 10D |
注：D为电缆外径。 | ||||
四、代号名称和含义
表2 代号名称和含义
型 号 | 代号 | 说明 |
特性 | FS | 防水型 |
导体 | T L | 铜（省略） 铝 |
绝缘材料 | YJ | 硅烷交联聚乙烯（XLPE、3kV级） |
护套材料 | A | 挡潮层聚乙烯护套 |
外护层 （铠装及护套） | 23 33 63 73 | 双钢带铠装聚烯烃护套 钢丝铠装聚烯烃护套 双非磁性金属带铠装聚烯烃护套 非磁性金属丝铠装聚烯烃护套 |
注：1）非磁性金属带包括不锈钢带、铝或铝合金带等。若订货合同中未注明，则采用何种非磁性金属带由制造方确定。 2）非磁性金属丝包括不锈钢丝、铜丝或镀锡铜丝、铜合金丝或镀锡铜合金丝、铝或铝合金丝等。若订货合同中未注明，则采用何种非磁性金属丝由制造方确定。 3）用于交流回路的单芯电缆铠装采用某种特殊结构，电缆载流量仍将大为降低，应慎重选用。 | ||
五、产品型号名称
表3产品型号名称
型号 | 名 称 | |
铜芯 | 铝芯 | |
FS-YJA | FS-YJLA | 铜/铝芯交联聚乙烯绝缘挡潮层聚乙烯护套防水型电力电缆 |
FS-YJA23 | FS-YJLA23 | 铜/铝芯交联聚乙烯绝缘钢带铠装聚烯烃护套防水型电力电缆 |
注：1、单芯电缆不允许敷设在磁性管道中。 2、对于其他一些常用型号按表2的规定进行表示。 | ||
六、电缆规格
1、电缆规格见表4规定。
表4 电缆规格
芯数 | 导体截面/mm2 |
1 | 1.5～800 |
2 | 1.5～185 |
3 | 1.5～400 |
4 | 1.5～400 |
3+1 | 2.5～400 |
5 | 1.5～400 |
3+2，4+1 | 2.5～400 |
2、多芯电缆中性线和保护线导体标称截面积见表5规定。
表5多芯电缆中性线和保护线导体标称截面积
主绝缘线芯导体标称截面积/mm2 | 中性线和保护线较小导体标称截面积/mm2 | 主绝缘线芯导体标称截面积/mm2 | 中性线和保护线较小导体标称截面积/mm2 |
4 6 10 16 25 35 50 70 | 2.5 4 6 10 16 16 25 35 | 95 120 150 185 240 300 400 - | 50 70 70 95 120 150 185 - |
七、绝缘线芯识别
绝缘线芯识别方式采用：色带、颜色、数字等，绝缘线芯识别符合GB/T6995电线电缆识别标志方法的规定。

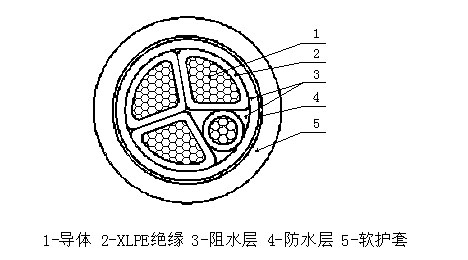

八、产品结构示意图
