- 商品名称：ZS-YJA防水电缆
- 添加时间：2022-05-19 14:49:06
- 推荐度：
ZS-YJA防水电缆成品电缆的电气性能符合GB/T 12706-2002标准要求。
详细介绍

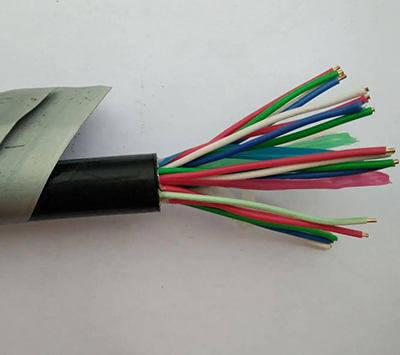

ZS-YJA防水电缆
一、适用范围
本产品适用于交流额定电压35kV及以下阻水电力电缆适用于港口、水电站、船闸、隧道、化工、冶金、水库、水厂、园林灯饰等供电防水工程可靠性要求高的重要设施及基地，特别是高降雨地带和地势低洼潮湿地区的电力传输。
二、使用特性
1、敷设时的环境温度不得低于0℃，电缆的落差不受限制。
2、电缆安装时允许弯曲半径：单芯电缆为20D，多芯电缆为15D。D为成品电缆外径。
3、电缆导体的长期允许工作温度为90℃，线芯短路是导体高温度（长持续5s）不超过250℃。
三、电缆的型号及规格
1、电缆的型号、名称如表1。
表1 电缆的型号名称
型 号 | 名 称 | |
铜 芯 | 铝 芯 | |
ZS-YJA | ZS-YJLA | 交联聚乙烯绝缘铝塑综合护套阻水电力电缆 |
ZS-YJY | ZS-YJLY | 交联聚乙烯绝缘聚乙烯护套阻水电力电缆 |
ZS-YJA23 | ZS-YJLA23 | 交联聚乙烯绝缘钢带铠装铝塑综合护套阻水电力电缆 |
ZS-YJY23 | ZS-YJLY23 | 交联聚乙烯绝缘钢带铠装聚乙烯护套阻水电力电缆 |
ZS-YJA33 | ZS-YJLA33 | 交联聚乙烯绝缘钢丝铠装铝塑综合护套阻水电力电缆 |
ZS-YJY33 | ZS-YJLY33 | 交联聚乙烯绝缘钢丝铠装聚乙烯护套阻水电力电缆 |
ZZS-YJA | ZZS-YJLA | 交联聚乙烯绝缘铝塑综合护套纵向阻水电力电缆 |
ZZS-YJY | ZZS-YJLY | 交联聚乙烯绝缘聚乙烯护套纵向阻水电力电缆 |
ZZS-YJA23 | ZZS-YJLA23 | 交联聚乙烯绝缘钢带铠装铝塑综合护套纵向阻水电力电缆 |
ZZS-YJY23 | ZZS-YJLY23 | 交联聚乙烯绝缘钢带铠装聚乙烯护套纵向阻水电力电缆 |
ZZS-YJA33 | ZZS-YJLA33 | 交联聚乙烯绝缘钢丝铠装铝塑综合护套纵向阻水电力电缆 |
ZZS-YJY33 | ZZS-YJLY33 | 交联聚乙烯绝缘钢丝铠装聚乙烯护套纵向阻水电力电缆 |
2、电缆的规格如表2和表3。
表2 电缆的规格
型 号 | 芯数 | 额 定 电 压kV | ||||
铜 芯 | 铝 芯 | 0.6/1 | 1.8/3 | 3.6/6～12/20 | 18/30～26/35 | |
标 称 截 面mm2 | ||||||
ZS-YJA | ZS-YJLA | 11） | 1.5～630 | 10～630 | 35～630 | 50～630 |
3 | 1.5～400 | 10～400 | 35～400 | 50～400 | ||
注：1）单芯电缆铠装应采用非磁性材料或减少磁损耗结构。 | ||||||
表3 电缆的规格
型 号 | 额定 | 芯 数 | ||||||
铜 芯 | 铝 芯 | 2 | 4 | 3+1 | 3+2 | 4+1 | 5 | |
标 称 截 面mm2 | ||||||||
ZS-YJA | ZS-YJLA | 0.6/1 | 1.5～300 | 1.5～300 | 2.5～300 | 2.5～300 | 2.5～300 | 2.5～300 |
四、技术要求
1、不等芯电缆分3+1、3+2、4+1三种。不等截面的第四和第五芯截面应符合表4的规定。
表4不等截面电缆的第四芯第五芯的截面 单位：mm2
主线芯 | 2.5 | 4.0 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 300 |
第四、 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 16 | 25 | 35 | 50 | 70 | 70 | 95 | 120 | 150 |
2、绝缘标称厚度应符合表5的规定。
表5 交联聚乙烯（XLPE）绝缘标称厚度
导体标称截面mm2 | 额定电压U0/U（kV）下的绝缘标称厚度/mm | ||||||||
0.6/1 | 1.8/3 | 3.6/6 | 6/6 | 8.7/10 | 12/20 | 18/30 | 21/35 | 26/35 | |
1.5，2.5，4，6 | 0.7 | - | - | - | - | - | - | - | - |
3、试验方法
电缆的试验项目和试验方法除铝塑综合护套符合YD/T 322-1996中第3.7条的有关规定外，其它应符合GB/T 12706-2002的有关规定。其中电缆的阻水性能应符合GB/T 12706.2-2002的有关规定
4、电气性能：成品电缆的电气性能符合GB/T 12706-2002标准要求。
五、电缆交货规定
1、成品电缆应成盘交货，允许重量不超过80kg的短段电缆成圈包装。
2、根据双方协议，允许任何长度的电缆交货。
