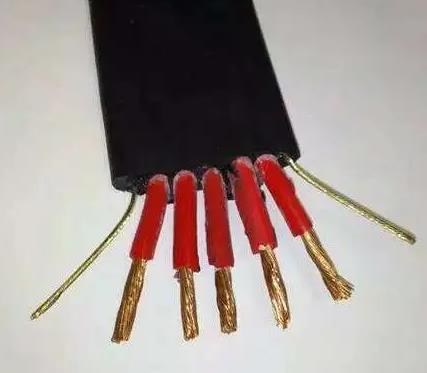

- 商品名称：YVFB/YVFPB行车柔软扁平电缆
- 添加时间：2022-05-26 21:43:15
- 推荐度：
介绍：
产品特点及用途：
YVFB/YVFPB行车柔软扁平电缆具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的行车、台车、传输机械等移动电器用动力传输线及控制、照明、通讯线路，本产品已广泛应用于冶金、电力、船舶、港口等行业。
产品执行标准 Q/cw.04.058-2003，阻燃性能试验执行GB12666.5-90规定
使用特性
1． 交流额定电压：U0/U 0.6/1KV 很高工作温度： 180℃ 很低环境温度：固定敷设-40℃
2． 电缆安装敷设温度应不低于-25℃。
基本电缆规格及结构参数
| 线芯*标称截面(mm2) | 导体结构 (根数*直径) mm | 电缆很大外径(mm) |
| YVFB | ||
| 2*1.5 | 48*0.20 | 11.4*7.5 |
| 2*2.5 | 51*0.25 | 14.0×9.0 |
| 2*4 | 82*0.25 | 15.8×9.5 |
| 2*6 | 123*0.25 | 18.2×10.8 |
| 2*10 | 204*0.25 | 21.5×12.5 |
| 2*16 | 323*0.25 | 24.2×13.9 |
| 2*25 | 513*0.25 | 28.5×16.2 |
| 2*35 | 722*0.25 | 31.8×18.1 |
| 2*50 | 1026*0.25 | 36.6×20.5 |
| 2*70 | 1406*0.25 | 41.6×23.3 |
| 2*95 | 486*0.50 | 47.3×26.3 |
| 2*120 | 608*0.50 | 50.8×28.1 |
| 2*150 | 760*0.50 | 56.3×31.2 |
代号名称和含义 表
| 代号 | 代号含义 |
| Y | 移动用系列 |
| VF | 丁腈绝缘和护套 |
| P | 铜编织屏蔽 |
| B | 扁型 |
基本型号及名称 表
| 型号 | 产品名称 |
| YVFB | 丁腈绝缘和护套移动用扁平软电缆 |
| YVFPB | 丁腈绝缘和护套铜编织屏蔽移动用扁平软电缆 |
备注：阻燃型扁电缆型号前加ZR，导体线芯中铜丝可以采用镀锡。
主要技术指标
1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。
2．20℃时绝缘电阻不小于50MΩ/KM。
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
