电工产品对导电铜合金的性能要求注意事项
电工产品 | 性能要求 | 选用的铜合金 | 应用中注意事项 |
电动机、发 电 机 的 整 流 子 片 和 滑环 |
导电率大于 85% IACs 抗拉强度大于 300 牛/毫 米2 延伸率大于 2% 硬度大于 80HB 软化温度超过工作温度, 接触性好,耐磨性高 |
银铜、稀土铜、镉铜、锆铜 和铬锆铜等 | 硬铜虽导电性很好,但强 度和耐热性低,通常用到 80℃,高于 150℃ 就开始 软化。稀土铜、银铜和镉 铜适于作 250℃以下的电 机 整 流 子 片 。 锆 铜 (0 . 2% ~ 0 .4% Zr)适于作 350℃以下的电机整流子 片。铬锆铜(或锆砷铜、 锆铪铜)在 500℃ 以下有 足够高的强度、高的耐磨 性、高 的导电率,适于作 350℃ ~ 500℃ 的 高 功 率 电机的整流子片 |
续表
电工产品 | 性能要求 | 选用的铜合金 | 应用中注意事项 |
电 焊 机 电 极、电 极支 承座、电 极 臂 和 导 电 滑环 | 电极 的作用是传 导必要 的焊接 电流和传递必要 的焊接 压 力。 因 被 焊接 的材料是多种多样的,要 求材料性 能也在很大 范 围内变化 要求的主要特性为: 1 . 具有 比焊接材料更高 的导电性和导热性,否则 将发生 电极和被焊接材 料的熔焊现象,或电极表 面合金化 2 . 要求强度高,特别是高 温硬度高,以保持电极形 状的持久性 3 . 与被焊接材料不发生 合金化和粘着 4 . 抗氧化性好,使用中不 生成氧化皮 电极支承座和 电极臂要 求有较高的导电率( 以减 少焊接回路阻抗)和强度 导电滑环要求有 高 的 导 电率和耐磨性 |
根据被焊接材料的不同, 使用电极可分四类: 1 . 铝、镁轻合金和铜合金 的焊接,电 极可用银铜、 镉铜、锆铜和弥散硬化铜 2 . 低碳钢、镍合金和低合 金钢的焊接,电极可用锆 铜、银 铬 铜、铬 铜、铬 镉 铜、铬铝镁铜和铬锆铜等 3 . 不锈钢和耐热合金 的 焊接,电极可用高导电镀 铜、钴硅铜、镍硅铜、镍钛 铜和铬钛锡铜等 4 . 铂(箔、带)、金饰和灯 丝等 的特殊焊接 以及工 件表面不 允许有铜迹 时 (如 银 钨 触 头 焊 接 于 支 座),电极可用钨、钼、铜 钨合金、弥散硬化铜和复 合电极(铬铜镶钨或弥散 硬化铜) |
选择电极材料时,在保证 形成良好焊接的情况下, 应着重提高使用寿命 1 . 铝、镁轻合金 的焊接, 其特点是散热快,要求输 入更大热量,即短时间通 入 大 电 流。 同 时,由 于 铝、镁熔 点低,容 易发生 粘着现象,所以要求电极 材料的导 电率大于 85% 1ACs 和抗软化温度高 2 . 低碳钢等的焊接,电极 材料 的导电率要求大于 75% 1ACs |

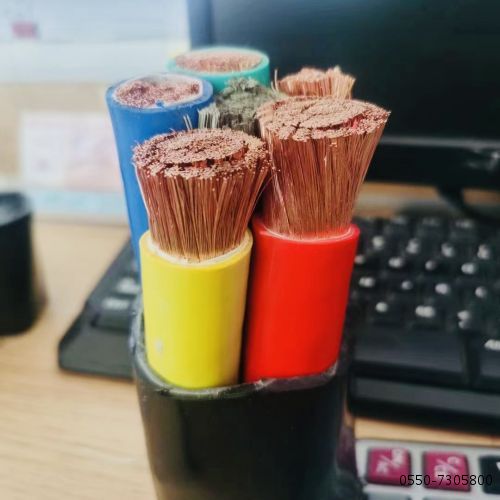

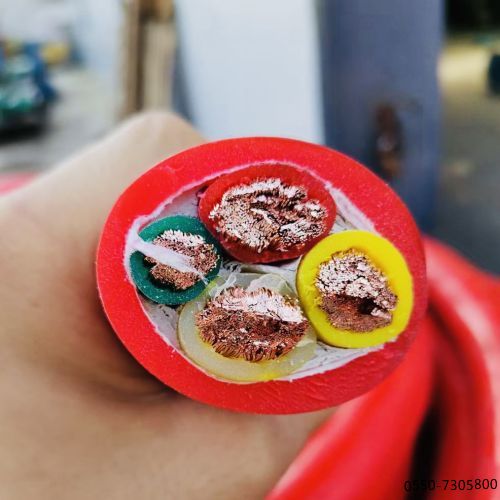

特殊 电 缆、 架 空 导 线、 通 信 线 和 电车线等 | 对材料 除要求有 高 的 导 电率和强度外,根据不同 用途,还有 不 同要求,如 对电缆要求可挠性好和 容易 连接 等。架 空 导 线 须考虑耐振动、耐疲劳和 耐蚀 性。 电 车 线 须 考 虑 耐磨性等 |
银 铜、稀 土 铜、镉 铜、锆 铜、铬镉铜和复合金属导 体等 |
使用时最高允许温升不 应超过选用材料 的软化 温度 |
各 种 电 器、 通信设备和 电子管等用 换 向 开 关、 弹簧和连接 器等 |
极高的强度、硬度和弹性极 限,且 耐 磨、耐 蚀 和 耐 疲 劳等 |
铍铜、钛铜和锡磷青铜等 |
