介绍：

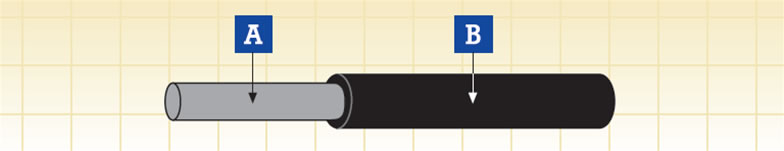

A.导体 B.绝缘
单芯无护套机车电缆-车载导线
应用
- 在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。
- 用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。
电缆结构
导体
符合EN 50306-2 标准的镀锡退火铜丝
绝缘
低烟无卤(LSZH) 特殊化合物
导体
符合EN 50306-2 标准的镀锡退火铜丝
绝缘
低烟无卤(LSZH) 特殊化合物
电气及机械性能
| 电压 | 300/500V |
| 导体最高额定温度 | 120℃ /150℃ ( 固定安装) |
| 允许最低环境温度 | -25℃ /-40 ℃ ( 固定安装) |
| 最小弯曲半径 | 3 倍最大外径 |
化学及环境特性
| EN 60684-2 | 无氟 |
| EN 50305; EN 60811-2-1 | 耐油及防燃料 |
| EN 50305 | 防臭氧 |
车载系统应用的防火性能
| EN 50306-2 | 危险等级 HL1, HL2/HL3, HL4 |
| DIN 5510-2 | 安全等级 1/2/3/4 |
| BS 6853 | 室内应用 1a, 1b, II; 室外应用 1a, 1b, II |
| NF F 16-101 | FO |
车载系统应用的防火性能
| EN 50265-2-1; IEC 60332-1; BS 4066-1 | 单根绝缘电线( 电缆) 垂直火焰传播测试 |
| EN 50266-2-4 + EN 50305; IEC 60332-3C; | 成束电线( 电缆) 火焰传播测试 |
| VDE 0472 Teil 804; BS 4066-3; NFC 32070 | |
| EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 | 烟密度测试 |
| EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 | 无卤测试 |
| EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 | 气体腐蚀性测试 ( 酸度 & 传导性) |
| EN 50305; NF* 70-100; NFF 63808; TM1-04; BS6853 | 毒性指数测试 |
| NFF 16101; NFF 63808; BS6853 | 烟指数测试 |
FRL-TW-05SU 300/500 V
| 导体截面积 | 股数 * 线芯直径 | 线芯直径 | 最小平均绝缘厚度 | 线缆外径 | 重量 | 最大导体阻抗 | ||
| 最小 | 最大 | 最小 | 最大 | 20°C | ||||
| mm2 | mm | mm | mm | mm | mm | mm | kg/km | Ω/km |
| 0.5 | 19 * 0.18 | 0.80 | 0.95 | 0.18 | 1.15 | 1.45 | 7 | 40.1 |
| 0.75 | 37 * 0.16(a) | 1.00 | 1.15 | 0.18 | 1.35 | 1.65 | 8 | 26.7 |
| 1.0 | 37 * 0.18(a) | 1.10 | 1.30 | 0.18 | 1.45 | 1.80 | 10 | 20.0 |
| 1.5 | 37 * 0.23(a) | 1.45 | 1.65 | 0.22 | 1.95 | 2.30 | 20 | 13.7 |
| 2.5 | 37 * 0.30(a) | 1.85 | 2.15 | 0.28 | 2.50 | 2.85 | 25 | 8.21 |
