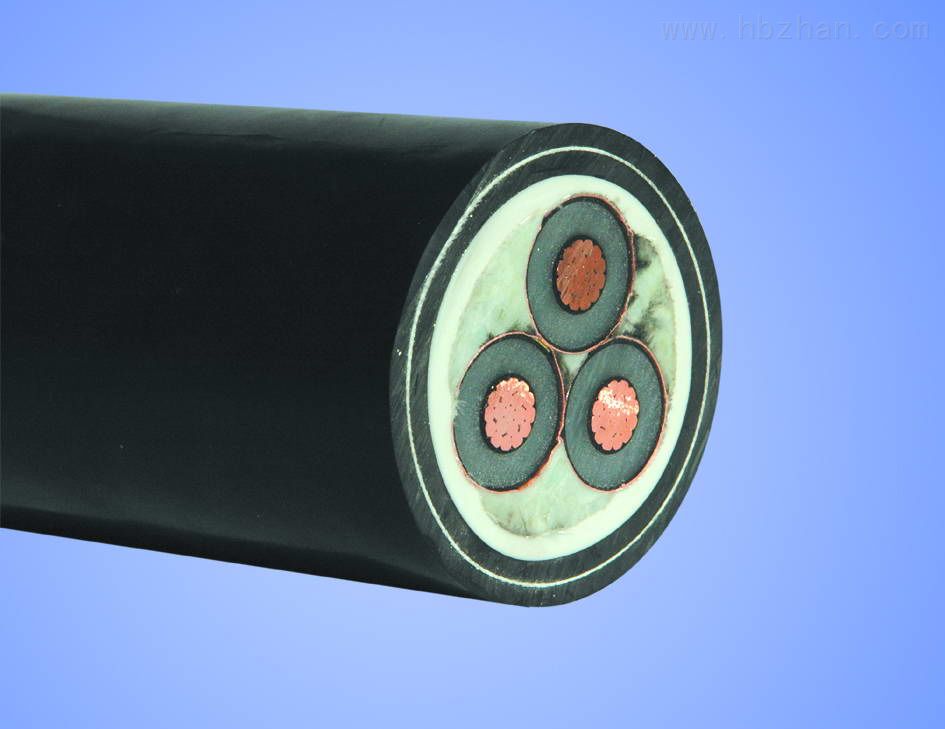

- 商品名称：矿用交联高压电缆
- 添加时间：2019-03-11 11:16:13
- 推荐度：
介绍：
6kV~35kV 中低压铜芯及铝芯交联聚乙烯绝缘电力电缆（YJV电缆，YJV22电缆，YJLV电缆，YJLV22电缆）XLPE Insulated Power Cable
高压电力电缆 交联聚乙烯绝缘电力电缆是采用化学方法或物理方法,使聚乙烯分子由线型分子结构转变为三维网状结构,由热塑性的聚乙烯变成热固性的交联聚乙烯,从而提高了聚乙烯的耐老化性能、机械性能和耐环境能力，并保持了优良的电气性能。
交联聚乙烯绝缘电力电缆导体的允许长期最高温为90摄氏度，较低绝缘电缆、聚氯乙烯绝缘电缆和聚乙烯绝缘电缆高，且具有重量轻、结构简单、使用方便、耐化学腐蚀和敷设不受落差限制等优点。
26/35KV电力电缆，18/30KV交联电缆，12/20KVYJV电缆，8.7/15KVYJV22电缆线，6/10KV铝芯交联电缆线，3.6/6KVYJLV单芯电缆
中低压交联电缆产品标准 Standard
本产品按GB12706《额定电压35V及以下铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
The product is manufactured according to the standard of《GB12706 or IEC、BS、DIN and ICEA upon request.
适用范围 Applications
本产品适用于工频额定电压3.6/6kv～26/35kv输配电线路作配送电能子用。
The product is suitable for use in power transmission and distribution lines with rated power frequency voltage 3.6/6kv～26/35kv.
使用特性 Operating characteristics
· 工频额定电压U0/U为3.6/6kv～26/35kv。
Rated power-frepuency voltage U0/U: 3.6/6kv～26/35kv.
· 电缆导体的最高允许工作温度：90℃。
Max.admissible operating temperature of the conductor:90℃.
· 短路时（最长时间不超过5s）电缆导体的最高温度不超过2500C。
Max. short-circurt temperature of conductor shall not exceed 2500C.
（5s maximum duration） · 电缆敷设时环境温度应不低于00C。
The ambient temperature under installation should not below 00C.
· 电缆弯曲半径：三芯电缆不小于电缆外径15倍；单芯电缆不小于电缆外径20倍。
The bending radius of a single-core cable should not less than 20 times of the cable diameter.
The bending radius of a single-core cable should not less than 15 times of the cable diameter.
电缆额定电压的选择 Voltage designation
· 电缆的额定电压应适合于电缆系统的运行状况，用U0/U（Um）kv表示。
U0－电缆设计用的导体对地或金属屏蔽之间的额定工频电压；
U－电缆设计用的导体间的额定工频电压；
Um－设备可承受的“最高系统电压”的最大值。
The rated voltage of the cable for a given applixation shall be suitable for the operating conditions
in the system in which the cable is used,and is expressed in the form of U0/U（Um）kv
Where:
U0－The rated power-frequency voltage between conductors and earth metallic screen ,for which the cable designed;
U － The rated power-frequency voltage between conductos, for which the cable designed;
Um－ The maximum value of the“highest system voltage”for which the equipment may beused.
三相系统用电缆的U0值推荐如下表： The values of U0 recommened for cable to be used in three-phase systems are listed below: |
| U kvU m kvU 0 * kvA 和 B 类系统 System categories A and BC 类系统 Systems categories C67.23.66101268.71517.58.71220241218303618－3540.52126 |
| A类系统──该类系统任何一相导体与地和接地导体接触时，能在1min内与系统分离 B类系统──该类系统仅包括单相接地故障短时运行的条件，接地故障时间应不超过1h, 但在任何情况下，最长不超过8h每年接地故障总持续时间不超过125h； C类系统──不属于A类、B类的系统。 System category A──This category comprises those systems in which any phase conductor that comes in contact with earth or an earth conductor. is disconnected from the system within 1 min. System category B ──This category comprises those system which,under faultconditions,are operated,are operated for ashorttimewith one phase earthed.This period should not exceed 1 h..Fora longer period, not exceeding 8h on any occasion, can be tolerated.The total duration of earth faults in any year should not exceed 125h. System categeory C──This category comprises all systems which do not fall into A and B 电缆的型号Type of cable |
| 型号 Type名称 Designation适用范围 ApplicationYJV铜芯交联聚乙烯绝缘氯乙烯护套电力电缆 Copper conductor,XLPE insulated and PVC sheathed power cable室内、隧道及电缆沟等场所，不能承受机械外力。单芯电缆不允许敷设在磁性管道中。 For laying indoors 、 intunnel or cable trench,unable to bear external mechan-icalforces.Single-core cable in magnetic duct is not permissibleYJLY铝芯交联聚乙烯绝缘乙烯护套电力电缆 Aluminium conductor, XLPE insulated and PVC sheathed power cableYJY铜芯交联聚乙烯绝缘氯乙烯护套电力电缆 Copper conductor ,XLPE insulated and PEsheathed power cableYJLY铝芯交联聚乙烯绝缘氯乙烯护套电力电缆 Alumimium conductor ,XLPE |
产品介绍：高压交联电缆产品具有传输容量大，工作温度，不受落差的限制，安装敷设方便等特点，广泛应用于工矿企业和城市电网中。高压交联电缆主要用于电力、建筑、工矿、冶金、交通等部门的动力、照明输配电系统，由于聚乙烯是电绝缘性能最好的塑料，加上经过高分子交联后成为热固性材料，因此其电性能好，机械性能和耐热性好。近二十年来，已成为中国中、高压电缆的主导品种，产品适用于6——35KV的各个电压级中它可分为：YJV-交联聚乙稀绝缘聚氯乙烯护套电力电缆，YJV22-交联聚乙烯绝缘钢带铠装高压电缆，YJLV-交联聚乙烯绝缘铝芯钢带铠装高压电缆。
执行标准：GB/T12706-2002
使用特性
· 工频额定电压U0/U为6kv/10kv～26/35kv。
· 电缆导体的最高允许工作温度：90℃。
· 短路时（最长时间不超过5s）电缆导体的最高温度不超过2500C。
· 电缆敷设时环境温度应不低于00C。
· 电缆弯曲半径：三芯电缆不小于电缆外径15倍；单芯电缆不小于电缆外径20倍。
电缆额定电压的选择
· 电缆的额定电压应适合于电缆系统的运行状况，用U0/U（Um）kv表示。
U0－电缆设计用的导体对地或金属屏蔽之间的额定工频电压；
U－电缆设计用的导体间的额定工频电压；
Um－设备可承受的“最高系统电压”的最大值。
执行标准：GB/T12706-2002
使用特性
· 工频额定电压U0/U为6kv/10kv～26/35kv。
· 电缆导体的最高允许工作温度：90℃。
· 短路时（最长时间不超过5s）电缆导体的最高温度不超过2500C。
· 电缆敷设时环境温度应不低于00C。
· 电缆弯曲半径：三芯电缆不小于电缆外径15倍；单芯电缆不小于电缆外径20倍。
电缆额定电压的选择
· 电缆的额定电压应适合于电缆系统的运行状况，用U0/U（Um）kv表示。
U0－电缆设计用的导体对地或金属屏蔽之间的额定工频电压；
U－电缆设计用的导体间的额定工频电压；
Um－设备可承受的“最高系统电压”的最大值。
产品参数:
| 导体标称截面 | 绝缘 厚度 | 护套 厚度 | 电缆近似外径 | 电缆近似重量 | 20℃ 导体 | 电缆载流量 | 短路电流 | |||
| 直流 电阻 | 在空 气中 | 直埋土壤中 | 导 体 | 屏蔽层 | ||||||
| 铜带 | 铜丝 | |||||||||
| mm 2 | mm | mm | mm | kg/km | Ω/km | A | A | KA | KA | KA |
| 3×25 | 3.4 | 2.4 | 48 | 3190 | 0.727 | 120 | 125 | 3.69 | 2.958 | - |
| 3×35 | 3.4 | 2.5 | 50 | 3731 | 0.524 | 140 | 155 | 5.15 | 2.958 | - |
| 3×50 | 3.4 | 2.6 | 53 | 4396 | 0.387 | 165 | 180 | 7.31 | 2.958 | - |
| 3×70 | 3.4 | 2.7 | 57 | 5198 | 0.268 | 210 | 220 | 10.2 | 2.958 | - |
| 3×95 | 3.4 | 2.9 | 62 | 6350 | 0.193 | 355 | 265 | 13.8 | 2.958 | - |
| 3×120 | 3.4 | 3 | 65 | 7257 | 0.153 | 290 | 300 | 17.4 | 2.958 | - |
| 3×150 | 3.4 | 3.1 | 69 | 8383 | 0.124 | 330 | 340 | 21.7 | 2.958 | - |
| 3×185 | 3.4 | 3.2 | 72 | 9741 | 0.0991 | 375 | 380 | 26.7 | 2.958 | - |
| 3×240 | 3.4 | 3.3 | 78 | 11854 | 0.0754 | 435 | 435 | 34.6 | 3.301 | - |
| 3×300 | 3.4 | 3.4 | 84 | 14861 | 0.0601 | 495 | 485 | 43.1 | 3.301 | - |
