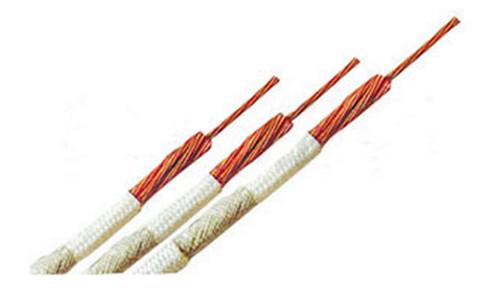

- 商品名称：云母耐火高温电缆500℃ GNB500 GNPB500
- 添加时间：2019-03-14 14:32:50
- 推荐度：
介绍：
云母耐火高温电缆500℃ GNB500 GNPB500GNB500电缆 500度产品型号：GNB500
执行标准：QB/TWB2008-6
产品特性：
1、额定电压：450/750V
2、工作温度：500℃，800℃
3、导 体：裸铜或镀镍铜丝绞合
4、绝 缘：玻璃纤维+云母绕包+玻璃纤维编织
5、护 套：玻璃纤维编织+涂胶http://www.zsdianlan.com
6、颜 色：红/黄/兰/白/黑/棕/绿等
规格结构及技术参数：
| 芯数×截面 （mm2） | 导体结构 根数/线径(mm） | 绝缘厚度 （mm） | 绝缘外径 （mm） | 护套厚度 （mm） | 平均外径 （mm） | 20 ℃ 时导体 直流电阻 （Ω/km） |
| 2 × 0.75 | 42/0.15 | 0.60 | 2.40 | 1.20 | 7.80 | 26.7 |
| 3 × 0.75 | 42/0.15 | 0.60 | 2.40 | 1.20 | 8.10 | 26.7 |
| 4 × 0.75 | 42/0.15 | 0.60 | 2.40 | 1.40 | 9.20 | 26.7 |
| 5 × 0.75 | 42/0.15 | 0.60 | 2.40 | 1.50 | 10.0 | 26.7 |
| 6 × 0.75 | 42/0.15 | 0.60 | 2.40 | 1.50 | 10.80 | 26.7 |
| 7 × 0.75 | 42/0.15 | 0.60 | 2.40 | 1.50 | 10.80 | 26.7 |
| 8 × 0.75 | 42/0.15 | 0.60 | 2.40 | 1.50 | 11.50 | 26.7 |
| 10 × 0.75 | 42/0.15 | 0.60 | 2.40 | 1.6 | 13.00 | 26.7 |
| 12 × 0.75 | 42/0.15 | 0.60 | 2.40 | 1.6 | 13.80 | 26.7 |
| 19 × 0.75 | 42/0.15 | 0.60 | 2.40 | 1.8 | 16.2 | 26.7 |
| 2 × 1 | 32/0.20 | 0.60 | 2.60 | 1.40 | 8.60 | 20.0 |
| 3 × 1 | 32/0.20 | 0.60 | 2.60 | 1.40 | 8.80 | 20.0 |
| 4 × 1 | 32/0.20 | 0.60 | 2.60 | 1.50 | 9.40 | 20.0 |
| 5 × 1 | 32/0.20 | 0.60 | 2.60 | 1.50 | 10.40 | 20.0 |
| 6 × 1 | 32/0.20 | 0.60 | 2.60 | 1.60 | 11.50 | 20.0 |
| 7 × 1 | 32/0.20 | 0.60 | 2.60 | 1.60 | 11.50 | 20.0 |
| 8 × 1 | 32/0.20 | 0.60 | 2.60 | 1.60 | 12.40 | 20.0 |
| 10 × 1 | 32/0.20 | 0.60 | 2.60 | 1.80 | 13.80 | 20.0 |
| 12 × 1 | 32/0.20 | 0.60 | 2.60 | 1.80 | 10.50 | 20.0 |
| 16 × 1 | 32/0.20 | 0.60 | 2.60 | 1.80 | 16.0 | 20.0 |
| 19 × 1 | 32/0.20 | 0.60 | 2.60 | 1.80 | 17.2 | 20.0 |
| 2 × 1.5 | 48/0.20 | 0.60 | 2.80 | 1.50 | 9.20 | 13.7 |
| 3 × 1.5 | 48/0.20 | 0.60 | 2.80 | 1.50 | 9.50 | 13.7 |
| 4 × 1.5 | 48/0.20 | 0.60 | 2.80 | 1.50 | 10.20 | 13.7 |
| 5 × 1.5 | 48/0.20 | 0.60 | 2.80 | 1.60 | 11.40 | 13.7 |
| 6 × 1.5 | 48/0.20 | 0.60 | 2.80 | 1.60 | 12.20 | 13.7 |
| 7 × 1.5 | 48/0.20 | 0.60 | 2.80 | 1.60 | 12.20 | 13.7 |
| 8 × 1.5 | 48/0.20 | 0.60 | 2.80 | 1.60 | 13.0 | 13.7 |
| 10 × 1.5 | 48/0.20 | 0.60 | 2.80 | 1.80 | 15.0 | 13.7 |
| 2× 2.5 | 49/0.25 | 0.70 | 3.50 | 1.60 | 10.80 | 8.21 |
| 3× 2.5 | 49/0.25 | 0.70 | 3.50 | 1.60 | 11.20 | 8.21 |
| 4× 2.5 | 49/0.25 | 0.70 | 3.50 | 1.80 | 12.60 | 8.21 |
| 5× 2.5 | 49/0.25 | 0.70 | 3.50 | 1.80 | 13.60 | 8.21 |
| 6× 2.5 | 49/0.25 | 0.70 | 3.50 | 1.80 | 14.60 | 8.21 |
| 7× 2.5 | 49/0.25 | 0.70 | 3.50 | 1.80 | 14.60 | 8.21 |
| 2× 4 | 56/0.30 | 0.70 | 4.10 | 1.60 | 12.0 | 5.09 |
| 3× 4 | 56/0.30 | 0.70 | 4.10 | 1.70 | 9.8 | 5.09 |
| 4× 4 | 56/0.30 | 0.70 | 4.10 | 1.80 | 14.0 | 5.09 |
| 2× 6 | 84/0.30 | 0.70 | 4.90 | 1.60 | 13.8 | 3.39 |
| 3× 6 | 84/0.30 | 0.70 | 4.90 | 1.80 | 14.8 | 3.39 |
| 4× 6 | 84/0.30 | 0.70 | 4.90 | 1.80 | 16.0 | 3.39 |
GNBP500电缆 500度额定电压：450V/750V工作温度：500℃，800℃http://www.zsdianlan.com导体：裸铜、镀锡铜丝、镀镍铜丝、纯镍丝绞合绝缘:玻璃纤维+云母绕包+玻璃纤维编织屏蔽：铜镀锡丝编织护套：玻璃纤维编织+涂胶颜色：红、黄、蓝、白、黑、绿等规格结构技术参数
| 标准截面Standard sectionmm2 | 根数/线径Number/diameterNo./mm | 最大成缆芯数Core number in maxmum | 耐温Temperature resisting |
| 0.5 | 28/0.15 | 2-19 | 500℃800℃ |
| 0.75 | 24/0.20 | 2-19 | |
| 1 | 32/0.20 | 2-19 | |
| 1.5 | 30/0.25 | 2-19 | |
| 2.5 | 49/0.25 | 2-19 | |
| 4 | 56/0.30 | 2-19 | |
| 6 | 84/0.30 | 2-19 | |
| 10 | 84/0.40 | 2-19 | |
| 16 | 126/0.40 | 2-19 | |
| 25 | 196/0.40 | 2-5 | |
| 35 | 276/0.40 | 2-5 | |
| 50 | 396/0.40 | 2-5 | |
| 90 | 360/0.50 | 2-5 | |
| 95 | 475/0.50 | 2-5 | |
| 120 | 608/0.50 | 2-5 |
