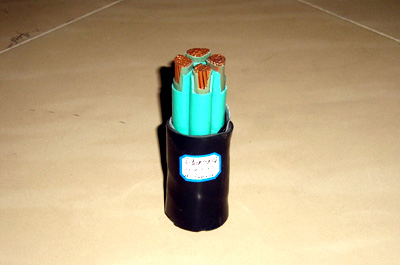

- 商品名称：YFFHR YFFHRP AFPAFPHR 耐高温防火电缆
- 添加时间：2019-03-14 14:35:26
- 推荐度：
介绍：
基本型号及名称
型号
产品名称
NH-YFFH-500 耐高温500℃防火电力电缆
NH-YFFH22-500 耐高温500℃防火钢带铠装电力电缆
NH-YFFH32-500 耐高温500℃防火钢丝铠装电力电缆
一．产品标准：GJB773-89
二．用途: （FEP）AF-150、AF-200、AFP用于航空工业和电子工业中交流额定期电压500V及以上正气电器设备和仪表线路连接。
三．使用条件
使用温度：AF-200? AFP-200型工作温度为-55℃— 200℃
AF-150? AFP-150型工作温度为-55℃— 150℃

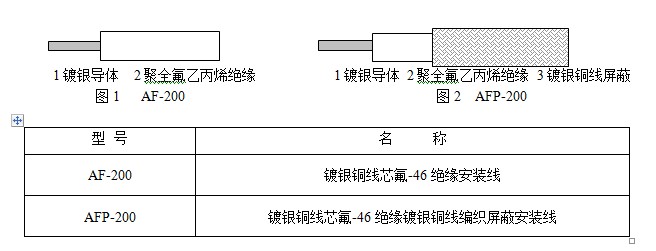

四．结构示意图
二．用途: （FEP）AF-150、AF-200、AFP用于航空工业和电子工业中交流额定期电压500V及以上正气电器设备和仪表线路连接。
三．使用条件
使用温度：AF-200? AFP-200型工作温度为-55℃— 200℃
AF-150? AFP-150型工作温度为-55℃— 150℃
四．结构示意图
AF-200（150） AFP-200（150）
（FF4-2）（-1） （FF4-2）（1）
1、镀银或镀锡铜线芯
2、氟46绝缘
3、镀银或镀锡铜线编织
（FF4-2）（-1） （FF4-2）（1）
1、镀银或镀锡铜线芯
2、氟46绝缘
3、镀银或镀锡铜线编织
五．结构数据见表
六．主要技术性能
1、额定电压（交流50Hz）……500V
2、试验电压（工频火花）……3400V
3、绝缘电阻（20℃时）……不小于103MΩ.km
七、成品电线交货长度不短于20m，允许长度不小于5m的短线段交货，数量不超过总长度20％。
| 标称 截面 mm2 | 导体结构 根数/直径mm | 平均外径mm | 电线计算重量 kg/km | 20℃时导体直流电阻最大值Ω/km | |||
| AF-200 | AFP-200 上限 | AF-200 | AFP-200 | ||||
| 0.06 | 7/0.10 | 0.80±0.10 | 1.35 | 2.02 | 5.27 | 349 | |
| 0.12 | 7/0.16 | 1.00±0.10 | 1.60 | 2.83 | 6.55 | 151 | |
| 0.20 | 7/0.20 | 1.15±0.10 | 1.75 | 3.84 | 7.73 | 82 | |
| 0.35 | 19/0.16 | 1..40±0.10 | 2.05 | 5.54 | 10.31 | 49.5 | |
| 0.50 | 19/0.18 | 1.50±0.15 | 2.25 | 8.08 | 11.38 | 39 | |
| 0.75 | 19/0.23 | 1.75±0.15 | 2.40 | 10.2 | 15.66 | 24.1 | |
| 1.00 | 19/0.26 | 1.95±0.15 | 2.65 | 12.1 | 18.73 | 19.0 | |
| 1.50 | 19/0.32 | 2.30±0.20 | 3.10 | 14.9 | 26.71 | 12.4 | |
| 2.00 | 19/0.37 | 2.60±0.20 | 3.40 | 18.5 | 34.53 | 9.4 | |
| 2.50 | 19/0.41 | 2.80±0.20 | 3.70 | 22.5 | 42.50 | 7.62 | |
| 3.00 | 37/0.32 | 3..20±0.20 | 4.10 | 31.5 | 47.94 | 6.3 | |
| 4.00 | 37/0.37 | 3.60±0.25 | 4.50 | 35.9 | 62.58 | 5.0 | |
| 5.00 | 37/0.40 | 4.00±0.25 | 4.80 | 46.9 | 75.52 | 4.1 | |
| 6.00 | 37/0.45 | 4.40±0.25 | 5.10 | 56.2 | 84.63 | 3.3 | |
注：P1为镀锡铜线编织
可根据客户的需要订做多股绞合屏蔽，多股绞合护套电缆
可根据客户的需要订做多股绞合屏蔽，多股绞合护套电缆
