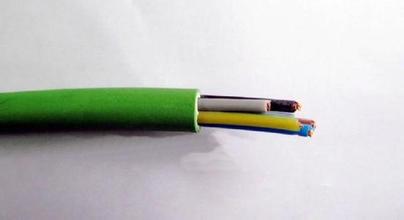

WDZN-KYJYP阻燃耐火电缆

WDZN-KYJYP阻燃耐火电缆适用于，额定电压0.6/1KV及以下的电力线路中作输送电能。

【详细说明】

一、WDZN-KYJYP阻燃耐火电缆执行标准：

参照GB/T9330-2008、GB/T12706-2008、GB/T19666-2005。

二、WDZN-KYJYP阻燃耐火电缆的说明

低烟无卤电缆可分为低烟无卤阻燃系列和低烟无卤耐火系列。

低烟无卤电缆是本公司参展法国标准RCCE及NF系列标准，国家标准GB/T18380,GB/T19216,GB/T17651,GB/T17650及国际标准进行生产。

低烟无卤阻燃电缆具有难以着火并具有阻止或蔓延的能力，而且，一旦着火，它具有无卤，低烟，无毒，无腐蚀等特性。适用于如高层建筑，宾馆，医院，地铁，核电站，隧道，发电厂，矿山，石油，化工等。

低烟无卤耐火电缆除满足低烟无卤阻燃电缆的特性外，它还能在火灾条件下满足线路供电的能力。主要用于火灾报警，消防设备，排烟设备，以及紧急通道运输，照明等应急设施的供电线路中需要耐火的场所。

（1）、低烟无卤电缆的阻燃等级

   根据GB/T18380.3-2002规定的试验条件，低烟无卤电缆的阻燃等级分为A、B、C、D四个等级。

（2）、低烟无卤电缆绝缘采用不含卤素的交联聚乙烯，护套采用了不含卤素的聚烯烃材

料，所以组成电缆的所有材料都不含卤素。电缆燃烧时释放的烟雾量很少，它不会产生很浓的酸雾，有毒气体，毒性很小。



三、WDZN-KYJYP阻燃耐火电缆产品结构：

四、WDZN-KYJYP阻燃耐火电缆产品表示方法

 （1）、低烟无卤电缆型号由燃烧特性代号和电缆型号两部分组成



燃烧特性



用途代号

材料代号

（2）、产品用型号，额定电压，芯数，标称截面和本标准号表示。

  例如：

       额定电压600/1000V交联聚乙烯绝缘绝缘聚烯烃护套阻燃B类低烟无卤电缆，3芯，240m㎡。

       表示为：WDZB-YJY 600/1000V 3*240 Q/TEC16.05-2005

五、电缆的型号及名称。 见表

六、适用特性

1、  控制电缆的额定电压U。/U为450/750V。

2、  电缆长期允许工作温度不超过90℃。

3、  安装时环境温度不宜低于0℃

4、  电缆安装时的最小弯曲半径

A、  低烟无卤阻燃，耐火控制电缆：无铠装层的电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。

B、 低烟无卤阻燃，耐火电力电缆的最小弯曲半径。见下表：（D电缆的外径）



5、  多芯电缆中性线导体标称截面。见下表：





6、  单芯电缆导电线芯为圆形，16 mm2及以上者可以紧压。多芯电缆线芯截面为35 mm2及一下者，其线芯为圆形，线芯截面为50 mm2及以上者为扇形，瓦型，或半圆形。四芯电缆中第四芯（中性线芯）可为圆形或扇形。五芯电缆中性线可为圆形或瓦型6 mm2及以下者允许由单根导体构成，10 mm2及以上者由多根单线组成。成型导体（扇形，瓦型或半圆形）应当紧压。

七、主要性能

1、  低烟无卤阻燃型

1）  阻燃性能应能通过GB18380的成束电缆燃烧试验。试验后电缆烧焦或受影响部分达到的高度应不超过火焰作用点以上2.5m，或单根垂直燃烧试验。

2）  卤酸气体释放量试验应能通过GB/T17650.1-1998卤酸气体总量测定∠5mg/g以及GB/T17650.2-19981用测量PH值和电导率来测定气体的酸度（1L水中PH≥4.3 电导率值应不超过10us/mm）

3）  烟密度试验应能通过GB/T17651.2-1998电缆或光纤在特点条件下燃烧的烟密度测定（透光率的最小值≥60%）

4）  导体直流电阻符合GB/T3956的规定

5）  工频耐压试验：电力电缆应经受3500V，5min不击穿。控制电缆应经受3000V，5min不击穿。

6）  应经受-15℃的低温卷绕试验或低温冲击试验，试验后试样表面应无目力可见裂纹。

2、  低烟无卤耐火型

除满足阻燃低烟无卤型的性能以外，其耐火试验应能通过GB/T19216-2003在火焰条件下电缆或光纤的线路完整性试验中的规定，在750℃，90min燃烧，2A熔丝不容断。
