介绍：

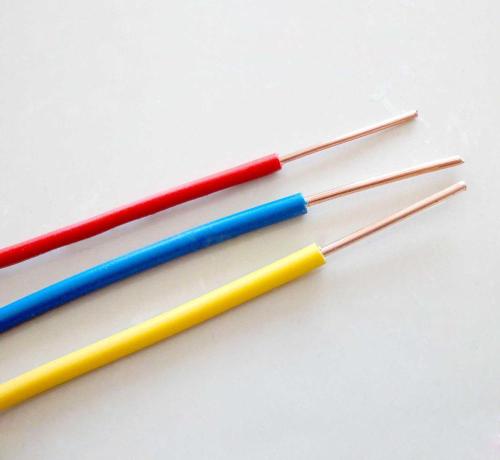

聚氯乙烯绝缘固定敷设用电缆(电线)
一、产品标准
GB5023-97、JB8734-1998
二、用途
本产品适用于交流额定电压为450/750V及以下动力装置固定敷设用。
三、使用特性
1、U0/U为300/500V和450/750V。
2、电缆的长期允许工作温度为不超过70℃。
3、电缆的敷设温度应不低于0℃；允许弯曲半径：
电缆外径（D）小于25mm，允许弯曲半径应不小于4D；电缆外径（D）为25mm及以上允许弯曲半径应不小于6D。
四、型号名称及相应执行标准：
序号 | 型号 | 名称 | 芯数 | 生产范围 | 额定电压 | 执行标准 |
1 | 227IEC01(BV) | 一般用途单芯硬导体无护套电缆 | 1 | 1.5～400 | 450/750 | GB5023.3 |
2 | 227IEC02(RV) | 一般用途单芯软导体无护套电缆 | 1 | 1.5～240 | 450/750 | GB5023.3 |
3 | 227IEC05(BV) | 内部布线用导体温度为70℃的单芯实心导体无护套电缆 | 1 | 0.5～1.0 | 300/500 | GB5023.3 |
4 | 227IEC06(RV) | 内部布线用导体温度为70℃的单芯软导体无护套电缆 | 1 | 0.5～1.0 | 300/500 | GB5023.3 |
5 | 227IEC07(BV-90) | 内部布线用导体温度为90℃的单芯实心导体无护套电缆 | 1 | 0.5～2.5 | 300/500 | GB5023.3 |
6 | 227IEC08(RV-90) | 内部布线用导体温度为70℃的单芯导体无护套电缆 | 1 | 0.5～2.5 | 300/500 | GB5023.3 |
7 | 227IEC10(BVV) | 轻型聚氯乙烯护套电缆 | 2～5 | 1.5～35 | 300/500 | GB5023.4 |
8 | 227IEC52(RVV) | 轻型聚氯乙烯护套软线 | 2～3 | 0.5、0.75 | 300/300 | GB5023.5 |
9 | 227IEC53(RVV) | 普通聚氯乙烯护套软线 | 2～5 | 0.75～2.5 | 300/500 | GB5023.5 |
10 | BV | 铜芯聚氯乙烯绝缘电缆 | 1 | 0.75、1.0 | 300/500 | JB8734.2 |
11 | BLV | 铝芯聚氯乙烯绝缘电缆 | 1 | 2.5～400 | 450/750 | B8734.2 |
12 | BVR | 铜芯聚氯乙烯绝缘软电缆 | 1 | 2.5～70 | 450/750 | B8734.2 |
13 | BVV | 铜芯聚氯乙烯绝缘护套圆形电缆 | 1 | 0.75～10 | 300/500 | B8734.2 |
14 | BLVV | 铝芯聚氯乙烯绝缘护套圆形电缆 | 1 | 2.5～10 | 300/500 | B8734.2 |
15 | BVVB | 铜芯聚氯乙烯绝缘护套扁形电缆 | 2、3 | 0.75～10 | 300/500 | B8734.2 |
16 | BLVVB | 铝芯聚氯乙烯绝缘护套扁形电缆 | 2、3 | 2.5～10 | 300/500 | B8734.2 |
17 | RVVP | 铜芯聚氯乙烯绝缘屏蔽氯乙烯护套软电缆 | 1～24 | 0.3～2.5 | 300/300 | B8734.5 |

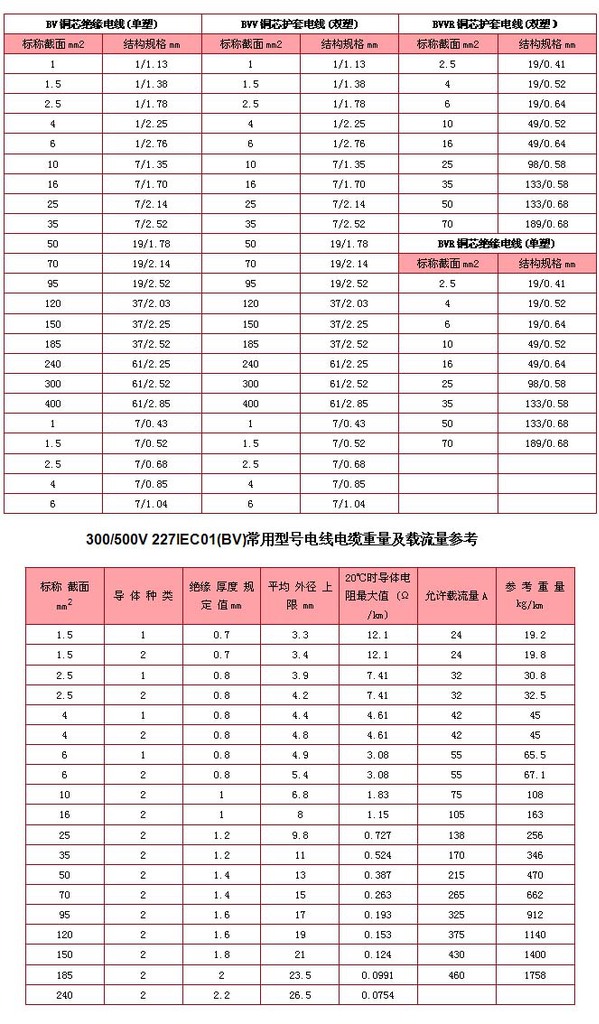

名称/简称： | 聚氯乙烯绝缘铜芯聚氯乙烯绝缘电线（BV）/铜单线、塑铜线 |
主要原材料： | 原铜及PVC料 |
电线规格范围： | 0.5 mm2 至 630 mm2 |
额定电压： | 0.5 mm2 至 1.0 mm2电压范围是300/500V，1.5 mm2 至 630 mm2使用范围是450/750V |
工作温度： | BV-105℃型不超过90℃,其它不超过70℃,敷设温度不低于0℃。 |
现行标准： | GB/T 5023.1-2008（JB/T 8734-2008） |
产品认证： | 国家强制性认证（CCC） |
包装电线规格： | 100米/卷（塑料薄膜包装） |
二、产品使用范围（用途）
本产品适用于交流额定电压450/750V及以下的动力装置的固定敷设。如家装照明。固定布线可用于室内明敷、穿管等场合。为了方便在安装过程中的区别，可分为红、黄、蓝、绿、黑、白、双共七种颜色。
BV电线根据所选用的材质不同，还分为阻燃电线（ZR-BV）、耐火电线（NH-BV）、低烟无卤电线（WDZ-BV）。用户根据使用的场合灵活掌握。其中低烟无（低）卤电线在火焰燃烧情况下产生极少量的烟雾，释放的气体不含卤（低卤）元素，无毒（低毒）。当火灾发生时，可大大减少对仪器，设备和人体的危害，因而被广泛应用于高层建筑、医院、大型图书馆、体育馆、防灾指挥调度楼、车站和民用机场、旅客候车室、重点文物保护场所以及地铁、地下商场或人口密集的公共场所。
产品绝缘线和成品电线，放在20±5℃的温水中至少1h后，能经受国家规定的电压试验。
2、电线具有良好的电气绝缘性能、科学性能和不延燃性能，质量可靠，方便耐用。
3、成品电线的绝缘或护套表面上应有生产厂名、截面型号和电压的连续标志。
