TVVBG 超五类SF/UTP+2xRV0.75扁平电缆
技术参数
标准
GB/T 5023.6-2006
IEC 60227-6：2011
产品应用
电梯
使用特性

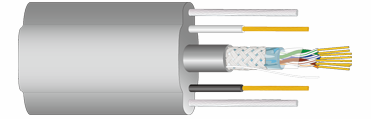

> 该款电梯综合线是比较常用的一款, 它的结构是由两根电源线+ 单根超五类4 对SF/UTP 多股电缆+ 两根航空镀锌多股钢丝的结构组成。
典型参数
| 典型参数 | 指标 |
| 网线导体直径 | 7/0.18mm |
| 电梯线成品尺寸 | 22.0±0.5mm *9.0±0.4 mm |
| 电梯线外护套材质 | 电梯电缆专用护套料 |
| 电源线导体材质 | TR型退火软铜 |
| 电源线绝缘材质 | 70℃聚氯乙烯（蓝色、棕色） |
| 钢丝材质 | 高强度航空镀锌多股钢丝 |
| 电源线0.75mm2导体直流电阻 | ≤19.5Ω/100m |
| 电源线耐压试验 | 2000V 5min不击穿 |
| 网线单根导体最大电阻 | ≤9.5Ω/100m |
| 网线线对直流电阻不平衡型 | ≤2.5% |
| 网线导体间介电强度，DC,1min | 1Kv/1min |
| 工作电容最大值 | ≤5.6nF/100m |

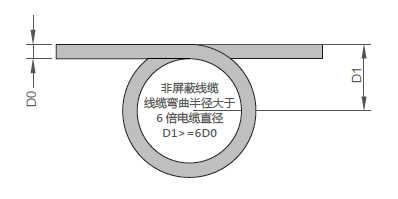

敷设弯曲半径：
建议线缆敷设时弯曲半径大于6 倍线缆小边外径
运行参数：
最大运行高度：150M；最大自由悬挂长度：80M
最大运行速度：6.3M/S；最大运行加速度：1.2M/S2

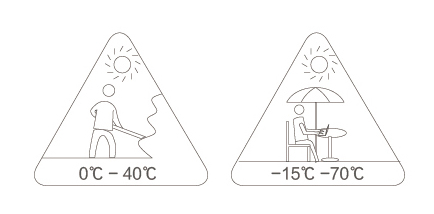

敷设及使用温度：
施工温度：0~40℃；使用温度：-15~70℃
包装说明
盘具包装
— 订货信息
产品型号 | 产品规格 | 单位 |
TVVBG 超五类SF/UTP+2X0.75 | 定长成卷 | 米 |
