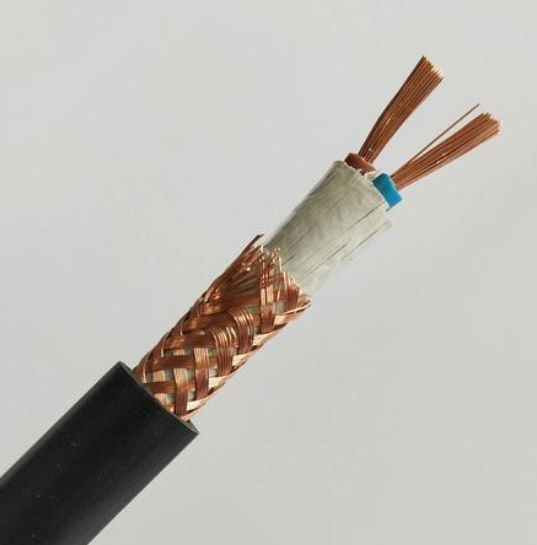

JXVP1-1 JXVP1-2 JXVP1-3信号电缆厂家
序号 型号 名称
1 JXVP1-1 铜芯聚氯乙烯绝缘及护套镀锡铜丝编制分屏蔽工业电子用信号电缆
2 JXVP1-2 铜芯聚氯乙烯绝缘及护套镀锡铜丝编制分屏蔽及总屏蔽工业电子用信号电缆
3 JXVP1-3 铜芯聚氯乙烯绝缘及护套镀锡铜丝编制总屏蔽工业电子用信号电缆
4 JXVP3-2 铜芯聚氯乙烯绝缘及护套铝塑复合膜分屏蔽及总屏蔽工业电子用信号电缆
5 JXVP3-3 铜芯聚氯乙烯绝缘及护套铝塑复合膜总屏蔽工业电子用信号电缆
6 ZR-JXVP1V-1 铜芯阻燃聚氯乙烯绝缘及护套镀锡铜丝编制分屏蔽工业电子用信号电缆
7 ZR-JXVP1V-2 铜芯阻燃聚氯乙烯绝缘及护套镀锡铜丝编制分屏蔽及总屏蔽工业电子用信号电缆
8 ZR-JXVP1V-3 铜芯阻燃聚氯乙烯绝缘及护套镀锡铜丝编制总屏蔽工业电子用信号电缆
9 ZR-JXVP3V-2 铜芯阻燃聚氯乙烯绝缘及护套铝塑复合膜分屏蔽及总屏蔽工业电子用信号电缆
10 ZR-JXVP3V-3 铜芯阻燃聚氯乙烯绝缘及护套铝塑复合膜总屏蔽工业电子用信号电缆
（1）绝缘线芯首先绞合成对，四对再绞合成一个单元组，然后如若干个单元组同心式成缆。
（2）绝缘色标：
①每个单元组的四对绞合线芯的绝缘颜色见下表：
线 对 对 第二对 第三对 第四对
a线 蓝色 灰色 绿色 白色
b线 红色 黄色 棕色 黑色
②单元组之间用绝缘线芯色环颜色和排列区分。
③如果单元组之间超过12小时，出了用色环颜色和排列进行区分外，还要用单元组上螺旋缠绕的扎带颜色
区分。色环的颜色、排列及扎带颜色见下表：
JXVP1综合技术参数
5、JXVP1结构说明
（1）绝缘线芯首先绞合成对，四对再绞合成一个单元组，然后如若干个单元组同心式成缆。
（2）绝缘色标：
①每个单元组的四对绞合线芯的绝缘颜色见下表：
线 对 对 第二对 第三对 第四对
a线 蓝色 灰色 绿色 白色
b线 红色 黄色 棕色 黑色
②单元组之间用绝缘线芯色环颜色和排列区分。
③如果单元组之间超过12小时，出了用色环颜色和排列进行区分外，还要用单元组上螺旋缠绕的扎带颜色
