1. RS485 总线基本特性

根据RS485 工业总线标准，RS485 工业总线为特性阻抗120Ω的半双工通讯总线，其大负载能力为32 个有效负载（包括主控设备与被控设备）

2. RS485 总线传输距离
当使用0.56mm（24AWG）双绞线作为通讯电缆时，根据波特率的不同，大传输距离理论值如下

3. 连接方式与终端电阻

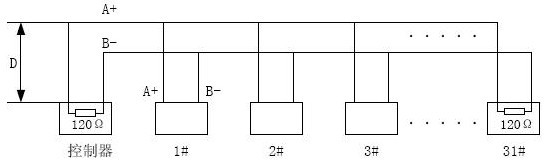

a） RS485工业总线标准要求各设备之间采用菊花链式连接方式，两头必须接有120Ω终端电阻。（如图1）简化连接可采用图2，但“D”段距离不得超过7 米

图（1）

图（2）

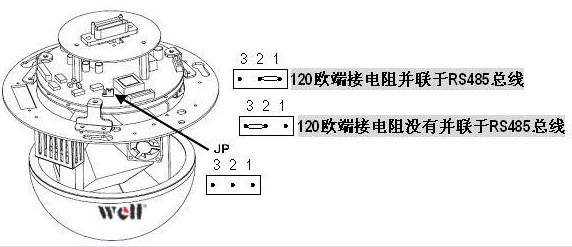

b） 设备终端120Ω电阻的连接方式：（如图3）设备终端电阻120Ω电阻在控制电路板上已备有，共有两种连接方式. 图3中为出厂时的缺省连接方式，此时控制电路板上的跳线帽插接在2～3插座位置上，这时120Ω电阻未接入。当需要接入120Ω电阻时，要将图中的控制电路上面的跳线帽从2～3位置拔下来，然后插接在1～2位置。这样120Ω电阻接入电路中。

图（3）

4. 实际使用中的问题

实际施工使用中用户常采用星形链接方式，此时终端电阻必须连接在线路距离远的两个设备上（如图4）中1 ＃与15 ＃设备，但是由于该连接方式不符合RS485 工业标准的使用要求，因此在各设备线路距离较远时，容易产生信号反射、抗干扰能力下降等问题，导致控制信号的可靠性下降。反映现象为球机完全或间断不受控制或自行运转无法停止。对于这种情况建议采用可以与之匹配的 RS485 分配器。该产品可以有效地将星型连接转换为符合RS485 工业标准所规定的连接方式，从而避免产生问题，提高通信可靠性。
