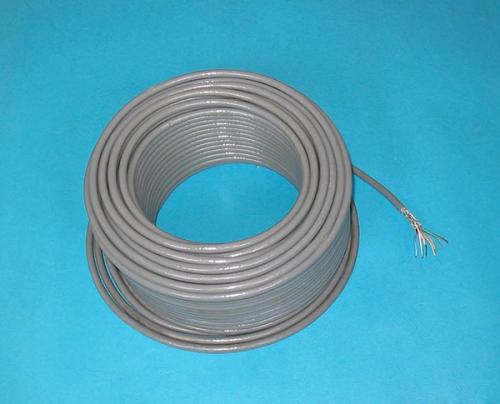

- 商品名称：供应智能仪表用RS485电缆
- 添加时间：2019-03-03 10:00:17
- 推荐度：
介绍：
供应智能仪表用RS485电缆供应智能仪表用RS485缆一、产品使用说明RS48电缆适用于室内、管道及一般工业环境及其它对于防干扰性要求较高场合的电子计算机和自动化连接用电缆。RS485电缆导体采用镀锡铜线，线芯绝缘采用聚乙烯，聚乙烯的绝缘电阻高，耐电压好，介电系数小和介质损耗温度和变频率的影响也小，不但能满足传输性能的要求，而且能确保电缆的使用寿命。RS485电缆采用对屏或总屏结构，减少回路间的相互串扰和外部干扰，可进一频提高电缆信号的传输质量。特殊场合还可以根据要求采用铠装层保护，增强电缆的抗冲击性能。
二、RS485电缆产品结构尺寸 mm
| 根数/丝径 | 外径 | 厚度 | 外径 | 外径 | 屏蔽 | 厚度 | 参考外径 | ||
| 1*2*24AWG | 7/0.20 | 0.60 | 0.4 | 1.40 | 2.80 | 铝箔 | 铜网编织 | 1.0 | 5.5 |
| 2*2*24AWG | 7/0.20 | 0.60 | 0.4 | 1.40 | 2.80 | 铝箔 | 铜网编织 | 1.0 | 8.6 |
| 3*2*24AWG | 7/0.20 | 0.60 | 0.4 | 1.40 | 2.80 | 铝箔 | 铜网编织 | 1.0 | 9.0 |
| 4*2*24AWG | 7/0.20 | 0.60 | 0.4 | 1.40 | 2.80 | 铝箔 | 铜网编织 | 1.0 | 9.9 |
| 1*2*22AWG | 7/0.25 | 0.75 | 0.5 | 1.75 | 3.50 | 铝箔 | 铜网编织 | 1.0 | 6.2 |
| 2*2*22AWG | 7/0.25 | 0.75 | 0.5 | 1.75 | 3.50 | 铝箔 | 铜网编织 | 1.0 | 10.0 |
| 3*2*22AWG | 7/0.25 | 0.75 | 0.5 | 1.75 | 3.50 | 铝箔 | 铜网编织 | 1.2 | 10.9 |
| 4*2*22AWG | 7/0.25 | 0.75 | 0.5 | 1.75 | 3.50 | 铝箔 | 铜网编织 | 1.2 | 12.0 |
| 1*2*20AWG | 7/0.30 | 0.90 | 0.6 | 2.10 | 4.20 | 铝箔 | 铜网编织 | 1.0 | 6.9 |
| 2*2*20AWG | 7/0.30 | 0.90 | 0.6 | 2.10 | 4.20 | 铝箔 | 铜网编织 | 1.2 | 11.8 |
| 3*2*20AWG | 7/0.30 | 0.90 | 0.6 | 2.10 | 4.20 | 铝箔 | 铜网编织 | 1.3 | 12.6 |
| 4*2*20AWG | 7/0.30 | 0.90 | 0.6 | 2.10 | 4.20 | 铝箔 | 铜网编织 | 1.3 | 13.9 |
| 1*2*18AWG | 7/0.40 | 1.20 | 0.75 | 2.10 | 4.20 | 铝箔 | 铜网编织 | 1.0 | 8.1 |
| 2*2*18AWG | 7/0.40 | 1.20 | 0.75 | 2.10 | 4.20 | 铝箔 | 铜网编织 | 1.3 | 14.4 |
| 3*2*18AWG | 7/0.40 | 1.20 | 0.75 | 2.10 | 4.20 | 铝箔 | 铜网编织 | 1.3 | 15.2 |
| 4*2*18AWG | 7/0.40 | 1.20 | 0.75 | 2.10 | 4.20 | 铝箔 | 铜网编织 | 1.3 | 16.8 |
规格 mm2 | 导体 | 绝缘 | 对绞 | 总屏蔽 | 护套 | ||||
| 根数/丝径 | 外径 | 厚度 | 外径 | 外径 | 屏蔽 | 根数/丝径 | 外径 | 厚度 | |
| 1*2*0.75 | 7/0.37 | 1.11 | 0.7 | 2.51 | 5.02 | 铝箔 | 铜网编织 | 1.0 | 7.7 |
| 2*2*0.75 | 7/0.37 | 1.11 | 0.7 | 2.51 | 5.02 | 铝箔 | 铜网编织 | 1.3 | 13.6 |
| 3*2*0.75 | 7/0.37 | 1.11 | 0.7 | 2.51 | 5.02 | 铝箔 | 铜网编织 | 1.3 | 14.4 |
| 4*2*0.75 | 7/0.37 | 1.11 | 0.7 | 2.51 | 5.02 | 铝箔 | 铜网编织 | 1.3 | 15.9 |
| 1*2*1.0 | 7/0.43 | 1.29 | 0.8 | 2.89 | 5.78 | 铝箔 | 铜网编织 | 1.0 | 8.5 |
| 2*2*1.0 | 7/0.43 | 1.29 | 0.8 | 2.89 | 5.78 | 铝箔 | 铜网编织 | 1.3 | 15.1 |
| 3*2*1.0 | 7/0.43 | 1.29 | 0.8 | 2.89 | 5.78 | 铝箔 | 铜网编织 | 1.3 | 16.0 |
| 4*2*1.0 | 7/0.43 | 1.29 | 0.8 | 2.89 | 5.78 | 铝箔 | 铜网编织 | 1.5 | 18.1 |
| 1*2*1.5 | 7/0.52 | 1.56 | 1.0 | 3.56 | 7.12 | 铝箔 | 铜网编织 | 1.0 | 9.8 |
| 2*2*1.5 | 7/0.52 | 1.56 | 1.0 | 3.56 | 7.12 | 铝箔 | 铜网编织 | 1.5 | 18.2 |
| 3*2*1.5 | 7/0.52 | 1.56 | 1.0 | 3.56 | 7.12 | 铝箔 | 铜网编织 | 1.5 | 19.3 |
| 4*2*1.5 | 7/0.52 | 1.56 | 1.0 | 3.56 | 7.12 | 铝箔 | 铜网编织 | 1.5 | 21.3 |
三、RS485电缆产品工程使用数据
| 项目 | 24AWG | 22AWG | 20AWG | 18AWG | 0.75mm2 | 1.0mm2 | 1.5mm2 |
| 特性阻抗 Ω | 120±10 | 120±10 | 120±10 | 120±10 | 120±10 | 120±10 | 120±10 |
| 20℃导体直流电阻 Ω/km | 89.4 | 54.3 | 33.9 | 21.4 | 24.8 | 18.2 | 12.2 |
| 20℃线芯绝缘电阻 MΩ.km | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| 绝缘线芯试验电压 kV | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 |
| 成品试验电压 kV | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| 电缆使用温度 ℃ | 15~70 | 15~70 | 15~70 | 15~70 | 15~70 | 15~70 | 15~70 |
