- 商品名称：聚氯乙烯扁平电缆
- 添加时间：2019-03-04 15:18:41
- 推荐度：
介绍：

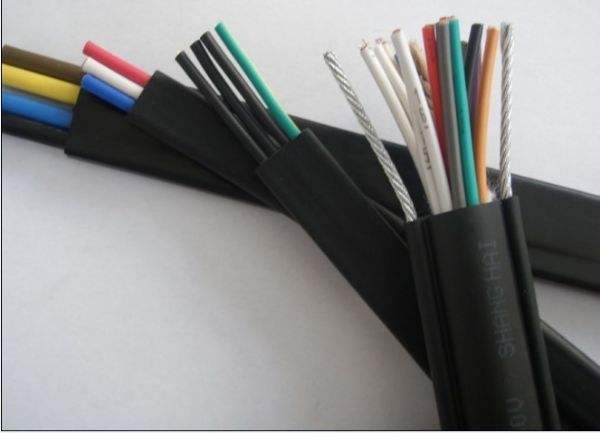

聚氯乙烯扁平电缆
应用
适合在干燥，湿润和潮湿的环境，用于传输机和起重设备等，也可作为移动机械部件的电源线。
适合在干燥，湿润和潮湿的环境，用于传输机和起重设备等，也可作为移动机械部件的电源线。
结构
组成结构:
裸铜导体
组成结构参照VDE 0295, class 5
聚氯乙烯绝缘
颜色标识 :
5芯及以下颜色编码遵循VDE 0293;
7芯及以上的颜色是黑色带有连续数字编号
接地线：黄绿色
黑色阻燃聚氯乙烯外护套
技术参数:
弯曲半径 10 x 外径
工作温度 柔软 : - 15oC ~ + 70oC
静态: - 30oC ~ + 70oC
裸铜导体
组成结构参照VDE 0295, class 5
聚氯乙烯绝缘
颜色标识 :
5芯及以下颜色编码遵循VDE 0293;
7芯及以上的颜色是黑色带有连续数字编号
接地线：黄绿色
黑色阻燃聚氯乙烯外护套
技术参数:
弯曲半径 10 x 外径
工作温度 柔软 : - 15oC ~ + 70oC
静态: - 30oC ~ + 70oC
电缆参数
| AWG | 芯数 | 导体横截面积 mm2 | 外径 mm | 标称铜重量 kg / km | 标称重量 kg / km |
| 17 | 12 | 1 | 35 x 1.3 | 115 | 392 |
| 17 | 16 | 1 | 46 x 4.3 | 154 | 521 |
| 17 | 20 | 1 | 57 x 4.3 | 192 | 642 |
| 17 | 24 | 1 | 68 x 4.3 | 230 | 772 |
| 16 | 4 | 1.5 | 14.5 x 5.2 | 58 | 130 |
| 16 | 5 | 1.5 | 17.5 x 5.2 | 72 | 160 |
| 16 | 7 | 1.5 | 25.3 x 5.2 | 101 | 230 |
| 16 | 8 | 1.5 | 25.3 x 5.2 | 115 | 260 |
| 16 | 10 | 1.5 | 27.3 x 5.2 | 144 | 320 |
| 16 | 12 | 1.5 | 40.8 x 5.2 | 173 | 385 |
| 16 | 18 | 1.5 | 61.8 x 5.2 | 259 | 665 |
| 16 | 24 | 1.5 | 83 x 5.2 | 346 | 820 |
| 14 | 4 | 2.5 | 17.5 x 5.9 | 96 | 190 |
| 14 | 5 | 2.5 | 21.1 x 5.9 | 120 | 235 |
| 14 | 7 | 2.5 | 31.1 x 5.9 | 168 | 340 |
| 14 | 8 | 2.5 | 33.1 x 5.9 | 192 | 370 |
| 14 | 10 | 2.5 | 42.6 x 5.9 | 240 | 515 |
| 14 | 12 | 2.5 | 49.1 x 5.9 | 288 | 560 |
| 14 | 24 | 2.5 | 102 x 5.9 | 480 | 1220 |
| 12 | 4 | 4 | 20 x 6.9 | 154 | 270 |
| 12 | 5 | 4 | 26 x 6.9 | 192 | 280 |
| 12 | 7 | 4 | 35.3 x 6.9 | 269 | 480 |
| 8 | 4 | 10 | 27.6 x 9.3 | 384 | 580 |
| 8 | 5 | 10 | 37.5 x 11 | 480 | 1120 |
| 6 | 4 | 16 | 43.5 x 11.2 | 768 | 1180 |
| 4 | 4 | 25 | 41.2 x 13 | 960 | 1340 |
| 2 | 4 | 35 | 49.6 x 14.5 | 1340 | 1800 |
| 1 | 4 | 50 | 58.4 x 17.5 | 1920 | 2520 |
| 2/0 | 4 | 70 | 63 x 20 | 2688 | 3670 |
